OPTA e contatori di energia Serie 7M: Integrazione Modbus RTU per il monitoraggio avanzato con Codesys

Nel contesto dell’automazione e della gestione energetica, l’integrazione di diversi dispositivi attraverso protocolli di comunicazione standard è fondamentale per realizzare sistemi efficienti e flessibili.

Il relè smart OPTA rappresenta oggi una soluzione avanzata capace di supportare la progettazione di molteplici applicazioni in campo industriale, OEM e Building Automation. Programmabile attraverso i linguaggi standard IEC 61131-3 in Codesys e tramite l’IDE di Arduino, OPTA consente una vasta gamma di applicazioni industriali e di building automation. Tra le sue caratteristiche distintive troviamo:

• Doppia Anima di Programmazione: per standard industriali (IEC 61131-3) e open source con il mondo Arduino.
• Connettività Estesa: Interfacce Ethernet, USB-C, RS485 e, in alcune versioni, connettività wireless Wi-Fi/BLE.
• Potenza di Calcolo Real-Time: Processore dual-core Cortex® M7+M4 ideale per applicazioni che richiedono elaborazione in tempo reale.
• Sicurezza Avanzata: Elemento di sicurezza dedicato per la gestione di chiavi crittografiche.

I contatori di energia Finder Serie 7M sono dispositivi progettati per la misurazione accurata dei consumi energetici in contesti residenziali, commerciali e/o in campo industriale. La loro capacità di comunicare tramite protocolli standard come il Modbus RTU li rende ideali per l’integrazione in sistemi di monitoraggio e gestione dell’energia più complessi. Le caratteristiche chiave includono:

• Misurazione Bidirezionale: Registrazione sia dell’energia importata che esportata.
• Varianti Monofase e Trifase: Adatti a diverse configurazioni di impianto.
• Comunicazione Modbus RTU: Per La lettura remota dei dati di consumo e di altri parametri elettrici.
• Configurazione Semplice: Possibilità di configurazione tramite tecnologia NFC e l’app Finder Toolbox NFC.

Il tutorial fornito illustra passo dopo passo come configurare Finder OPTA per leggere i dati da un contatore di energia Finder Serie 7M utilizzando il protocollo Modbus RTU all’interno dell’ambiente di programmazione Codesys.

Prerequisiti:

• PLC Finder OPTA con Codesys installato.
• Alimentatore per Finder OPTA.
• Contatore di energia Finder Serie 7M con interfaccia Modbus RTU (es. 7M.24 o 7M.38).
• Cavo Ethernet per la connessione tra PC e Finder OPTA.
• Ambiente di sviluppo Codesys con il plug-in OPTA Configurator installato.
• Rete Ethernet correttamente configurata per la comunicazione con Finder OPTA.

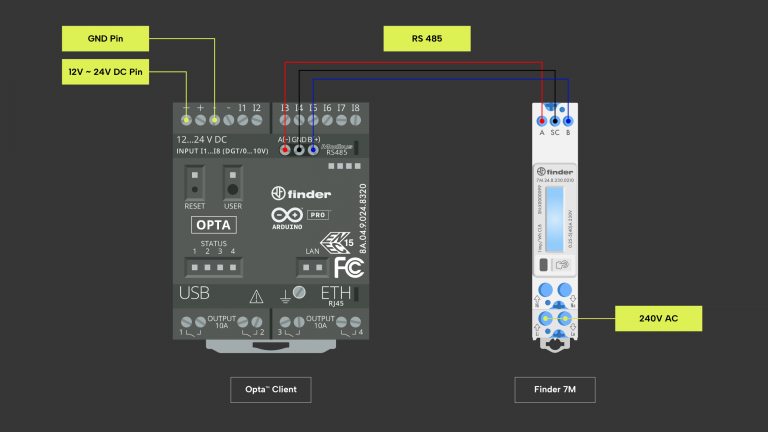

• Cablaggio RS-485 corretto tra Finder OPTA e il contatore Serie 7M.

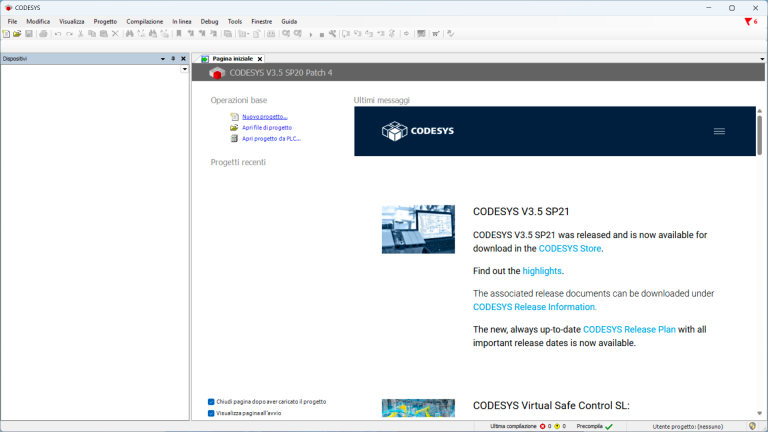

1. Creazione del Progetto: Avviare Codesys e creare un nuovo “Progetto standard” selezionando come dispositivo “Finder Opta”.
2. Identificazione di Finder OPTA via Ethernet: Utilizzare la funzione “Sfoglia la rete” nel menu “Dispositivi” per assicurarsi che Codesys rilevi il PLC OPTA sulla rete.
3. Configurazione della Porta Seriale Modbus: Aggiungere un dispositivo “Modbus COM Port” sotto “Device (Finder Opta)”. Impostare i parametri di comunicazione seriale in base alla configurazione del contatore Serie 7M. Questi parametri possono essere impostati sul contatore tramite l’app Finder Toolbox NFC.
4. Aggiunta del Modbus Client: Sotto la “Modbus COM Port”, aggiungere un dispositivo “Modbus Client, COM Port”.
5. Aggiunta del Modbus Server (Slave): Sotto il “Modbus Client, COM Port”, aggiungere un dispositivo “Server Modbus, porta COM”. Impostare l’Indirizzo del server” a 1, che corrisponde all’indirizzo Modbus del contatore Serie 7M.
6. Definizione del Canale Modbus: Nel “Server Modbus, porta COM”, aggiungere un “Canale del server Modbus”. Configurare il canale per leggere i registri desiderati dal contatore..
7. Programmazione ST per la Lettura: Nel “PLC PRG (PRG)”, dichiarare le variabili necessarie per memorizzare i dati letti (array di WORD) e per interpretare il valore float, gestendo l’endianness dei byte se necessario.
8. Mapping delle Variabili: Collegare la variabile definita nel programma ST al canale Modbus creato nel “Server_Modbus_porta_COM” nella sezione “ModbusGenericSerialServer mapping I/O”.
9. Caricamento ed Esecuzione del Programma: Effettuare il “Login” e avviare il programma sul Finder OPTA. Codesys mostrerà in tempo reale il valore della frequenza letto dal contatore Serie 7M.

Questo tutorial dimostra come il relè smart OPTA, grazie alla sua flessibilità e alla compatibilità con protocolli standard come Modbus RTU, possa essere facilmente integrato con i contatori di energia Finder Serie 7M per realizzare sistemi di monitoraggio energetico efficienti e personalizzati. L’utilizzo di Codesys come ambiente di sviluppo semplifica la programmazione e la configurazione della comunicazione, aprendo nuove possibilità per l’automazione e la gestione intelligente dell’energia in diversi contesti applicativi.

Per maggiori informazioni su documentazione tecnica, guide e tutorial dedicati a OPTA, visita il sito opta.findernet.com.
