Componenti Finder in un impianto fotovoltaico monofase

L’integrazione di componenti di qualità e certificati all’interno di un sistema fotovoltaico domestico con batteria di accumulo è fondamentale per garantire la longevità dell’investimento e la conformità alle normative vigenti (CEI 0-21).
Un impianto fotovoltaico è composto principalmente da:

• pannelli in silicio che catturano la luce solare e la trasformano in energia elettrica in corrente continua (DC)
• un inverter che converte la corrente continua in alternata (AC) per impianti domestici
• quadri elettrici lato DC (per protezione stringhe) e lato AC (per protezione cavi e inverter)
• batterie di accumulo (opzionali) dell’energia prodotta
• contatori bidirezionali che misurano l’energia prodotta (esportata) e quella comprata (importata dalla rete)

Il quadro in corrente continua (DC) rappresenta la prima linea di difesa per l’inverter e le stringhe di moduli, mentre il quadro lato corrente alternata (AC) gestisce l’interfaccia tra l’inverter, l’utenza domestica e la rete elettrica.

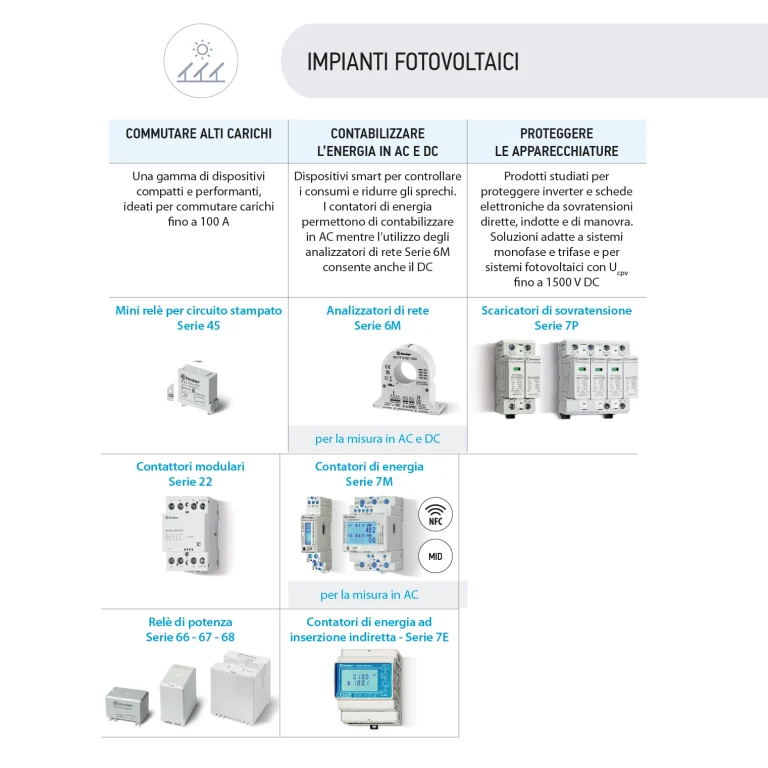

Scaricatori di sovratensione (SPD) per la protezione dei quadri elettrici (lato DC e AC)

In questa sezione è necessario l’impiego della Serie 7P di Finder specifica per il fotovoltaico. Questi dispositivi proteggono l’elettronica sensibile dell’inverter e della scheda elettronica dalle sovratensioni indotte causate da fulminazioni dirette o indirette sulle stringhe. La gamma comprende soluzioni adatte a sistemi monofase e trifase e per sistemi fotovoltaici con Ucpv fino a 1500 V DC.
Da sapere: Gli SPD devono essere scelti con una tensione massima di esercizio superiore alla tensione a vuoto della stringa per evitare interventi intempestivi o danneggiamenti.

Sebbene gli inverter moderni integrino sistemi di monitoraggio, prevedere l’installazione di contatori di energia Finder Serie 7M certificati MID significa offrire una precisione superiore e un controllo indipendente.
Grazie alle interfacce Modbus RS485 o alla tecnologia NFC, i contatori Serie 7M permettono una lettura granulare dei flussi energetici.
Se i contatori di energia permettono di contabilizzare in AC, l’utilizzo degli analizzatori di rete Serie 6M consente anche il monitoraggio DC.

Con una capacità di accumulo, la gestione intelligente e performante dei carichi diventa essenziale per massimizzare l’indipendenza energetica.

Relè e contattori modulari:

l’impiego dei contattori della Serie 22 permette di attivare carichi energivori (come pompe di calore, boiler elettrici o sistemi di condizionamento) solo in presenza di surplus energetico o quando le batterie hanno raggiunto una determinata soglia di carica.

Automazione domestica:

i dispositivi smart Finder YESLY e 4box possono essere interfacciati per creare scenari basati sulla produzione solare, ottimizzando l’uso dell’energia accumulata durante le ore notturne. I dispositivi 4box Serie S offrono, inoltre, un controllo avanzato dei carichi energetici grazie alle diverse funzioni tra cui il controllo carichi e consumi con priorità di sgancio. Per approfondire leggi l’articolo dedicato.
