Quale relè passo passo installare?

 -

FEB 162024

Commenti: 0

Cerca nel blog

Seguici

In fase di progettazione di un impianto elettrico con pulsanti, è importante saper scegliere il relè passo passo più idoneo alle proprie necessità.

I relè elettromeccanici della Serie 26 e 27 vengono comunemente utilizzati per accendere o spegnere una luce da più punti. Questi dispositivi consentono infatti di cambiare la posizione dei contatti di uscita eccitando “impulsivamente” la bobina. Lo stato dei contatti di uscita (aperto o chiuso) viene mantenuto fino alla successiva eccitazione della bobina. Si definisce pertanto ad impulsi (o passo passo) proprio perché non è necessario che la bobina sia alimentata con continuità per far mantenere uno stato ai contatti del relè.

Quando scegliere quindi una Serie piuttosto che l’altra ?

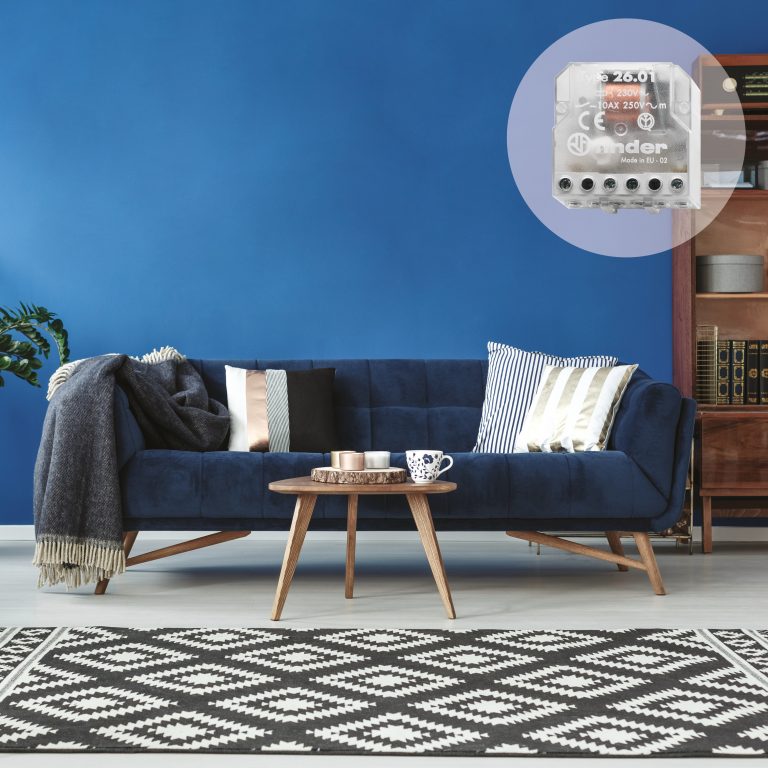

Serie 26

I modelli della Serie 26 presentano circuito bobina e contatti separati, ovvero possiamo gestire una tensione come alimentazione del prodotto, ad esempio 230V AC, ed una tensione completamente diversa sui contatti di uscita, ad esempio 24V AC; hanno inoltre la possibilità di avere diverse sequenze di commutazione a seconda del modello, creando così scenari diversi mentre, per quanto riguarda il comando a pulsante, questo potrà essere gestito tutto su Fase o su Neutro.

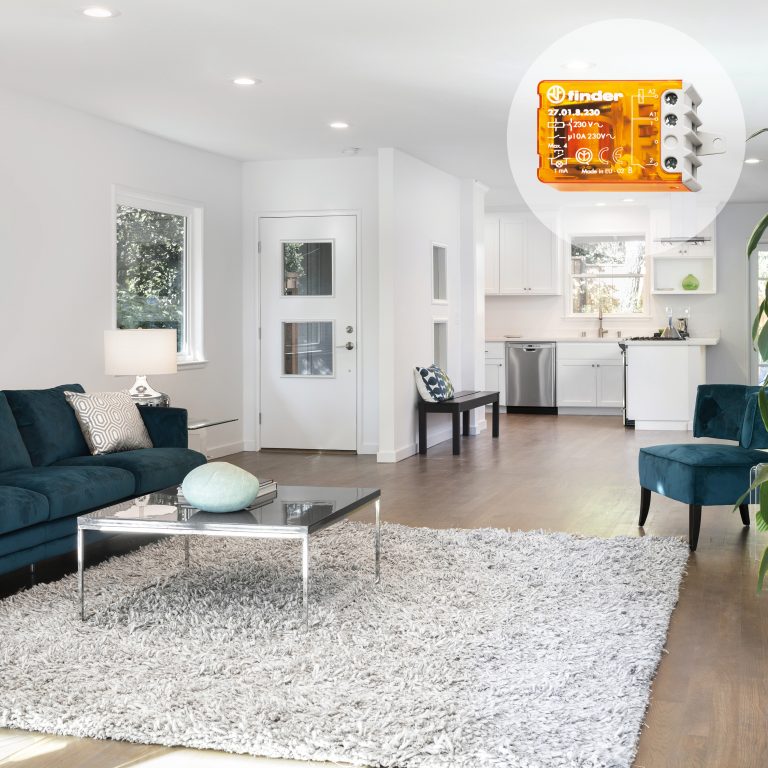

Serie 27

La Serie 27 invece ha il circuito bobina e contatti ad eccitazione comune, che vuole dire semplicemente che l’alimentazione del prodotto, che è 230V AC, sarà la medesima che si avrà sul contatto di uscita, quindi anche il carico dovrà essere alimentato a 230V AC. Il pulsante di comando è cablato solo su Neutro e, tramite il modulo per pulsanti luminosi, si possono gestire fino a 24 spie luminose.
