Rilevatori di movimento e di presenza: diverse funzioni e aree di rilevamento

Per prima cosa è necessario distinguere i sensori di movimento dai sensori di presenza.

I sensori di movimento, detti anche PIR o rilevatori di movimento, fanno in modo che la luce si accenda automaticamente ogni volta che il sensore rileva un movimento.
Nel caso di una stanza affollata, dove entrano ed escono molte persone, il sensore di movimento quindi continuerà a rilevare movimenti e la luce non si spegnerà mai. Si spegnerà solo quando l’ultima persona presente è uscita dall’area di rilevamento del sensore ed è trascorso il periodo di accensione impostato. Ovviamente della gamma di rilevatori di movimento Finder fanno parte anche tipologie di dispositivi dotati di sensore crepuscolare o funzioni di risparmio energetico che fanno sì che le luci si accendano solo quando la luce naturale scende al di sotto della soglia di Lux impostata.

Per sensore di presenza, invece, si intende un dispositivo che possiede le stesse funzioni di un sensore di movimento, ma che è molto più sensibile, in quanto in grado di rilevare anche piccolissimi movimenti (micromovimenti).

Entrambi i rilevatori registrano l’irradiazione di calore nell’ambiente all’interno dei propri range di rilevamento.
L’irradiazione di calore viene poi tradotta in un segnale elettrico misurabile, che consente di comandare l’accensione o lo spegnimento dell’illuminazione. I range di rilevamento variano in base al tipo di rilevatore di movimento/presenza. Nel momento in cui si sceglie di installare un rilevatore, è necessario quindi chiedersi che tipo di area si intende ricoprire.

Nell’immagine qui sotto, sono illustrate l’area di rilevamento e la relativa distanza di copertura dei sensori di movimento e presenza Finder.

I rilevatori di movimento e presenza hanno ognuno diverse caratteristiche, in risposta a diverse esigenze di applicazione. In particolare sono disponibili:

• rilevatori di movimento da interni

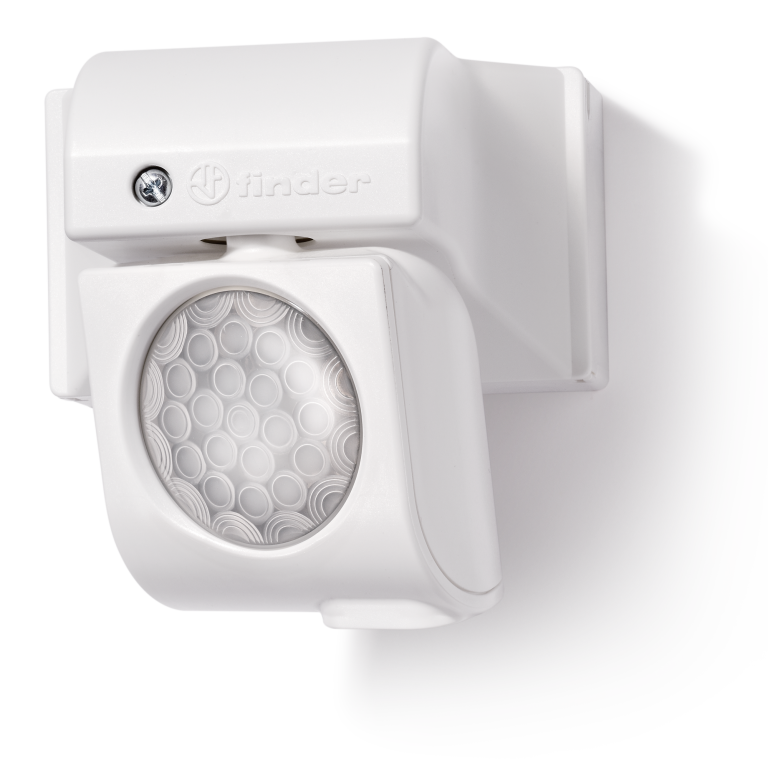

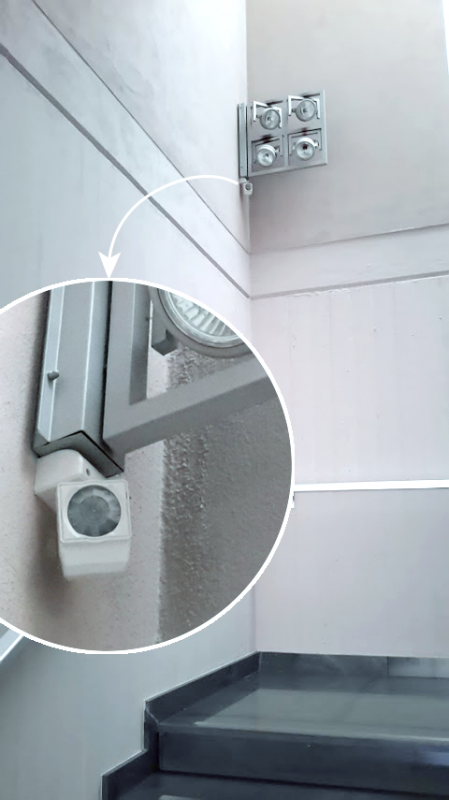

• rilevatori di movimento da esterni
• rilevatori di presenza da interno

Adatti per le aree di passaggio, fanno parte dei rilevatori di movimento da interni i dispositivi installabili:

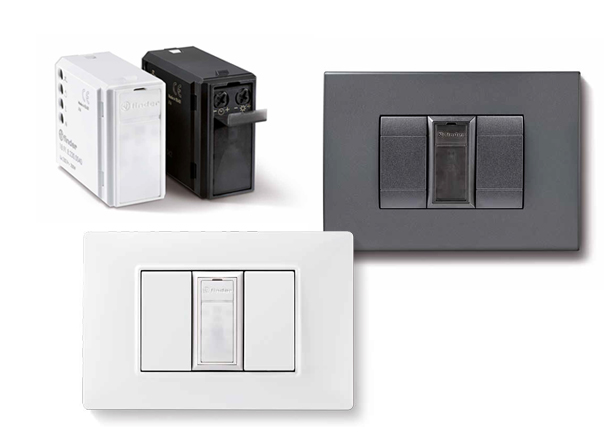

• in scatola 503, con range di rilevamento di 110° per una profondità di 7 metri – tipo 18.91, con lente integrata nella scocca che lo rende invisibile e totalmente mimetizzato nella pulsantiera. Ideale per rilevare il movimento in aree di passaggio come corridoi, bagni, scale o luoghi con passaggi frequenti;

• a parete, con range di rilevamento di 110°- tipo 18.01; grazie alla possibilità di orientarlo, permette regolare l’area di rilevamento in base alle proprie esigenze. L’angolo di rilevamento arriva fino a 110° e 10 metri di distanza.

• a soffitto, con range di rilevamento 360°- tipo 18.21 e controsoffitto – tipo 18.31 e ad incasso nel cartongesso per alti soffitti (fino a 6 metri) con range di rilevamento 360°, tipo 18.31.8.230.0031;
• da soffitto/cartongesso per corridoi – tipo 18.41, permette l’installazione di un minor numero di sensori, avendo un’area di rilevamento maggiore rispetto agli altri modelli;

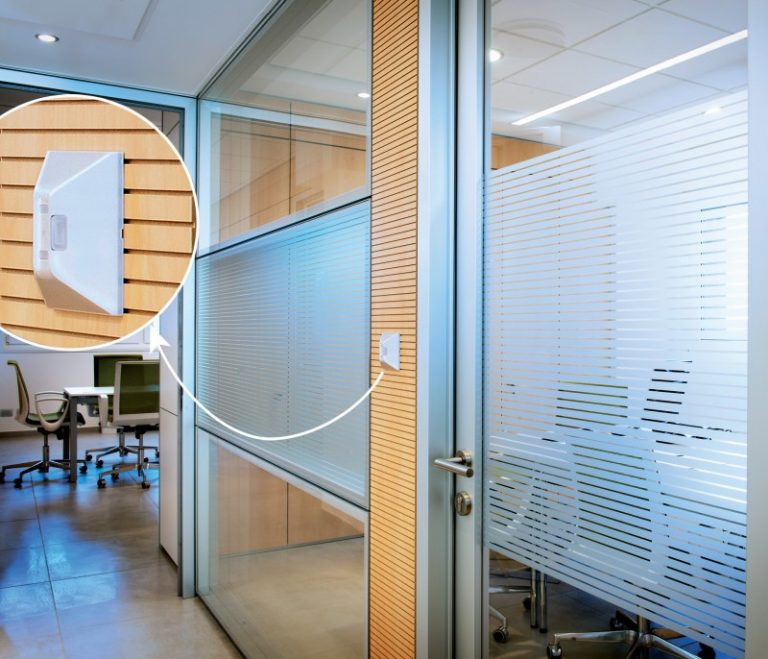

• da incasso a parete con range di rilevamento 180° – tipo 18.61. Quest’ultimo dispositivo (immagine sotto) si presenta in scatola da 2/3 moduli (502 o 503) verniciabile, caratteristica grazie alla quale è possibile la sostituzione di pulsanti o interruttori installati a parete, rispettando il design dell’ambiente;

I rilevatori di presenza da interni sono particolarmente adatti per essere utilizzati in uffici, scuole, aree con bassa attività da parte degli occupanti, in quanto grazie alla tecnologia più sensibile, sono in grado di rilevare anche i più piccoli movimenti.

Della gamma dei rilevatori di presenza da interni Finder, fanno parte il tipo 18.51 a soffitto/controsoffitto (tipo 18.5K con tecnologia KNX, tipo 18.5D con tecnologia DALI, tipo 18.5B con tecnologia Bluetooth). In particolare il modello tipo 18.51.8.230.0040 possiede inoltre le funzioni di:

• comando/spegnimento forzato tramite pulsante esterno
• compensazione dinamica della luminosità, funzione per il risparmio energetico che verifica, costantemente, il livello di luce ambiente naturale. Ogni volta che il livello di luce naturale supera il livello della soglia di Lux impostata, le lampade vengono spente.

Per le applicazioni che adottano lo standard KNX

Per le applicazioni nei sistemi di building automation che adottano lo standard KNX,  è possibile installare a soffitto/controsoffitto il rilevatore di movimento e presenza con tecnologia KNX tipo 18.5K dotato, oltre ad ulteriori funzioni di rilevamento e gestione dell’illuminazione, di 2 uscite (data telegrams) per controllo carichi (illuminazione, HVAC etc.), 1 uscita (data telegram) ed un collegamento Master/Slave per estendere l’area di rilevamento.

Per le applicazioni che adottano lo standard DALI

Per gli edifici in cui si utilizza la gestione digitale delle luci attraverso lo standard DALI, è possibile installare a soffitto/controsoffitto il rilevatore di movimento e presenza con interfaccia DALI tipo 18.5D, che può essere utilizzato in tre diverse modalità:

Comfort: regola e mantiene un livello di luminosità costante in base al movimento e alla luce diurna, aumentando o diminuendo il livello della luce artificiale comandata (funzione adatta per uffici, aule, ambienti di lavoro)

Semplicità: si comporta come un semplice rilevatore di movimento, attiva le lampade al 100% della potenza. Segnala con la riduzione della potenza al 50% per 20 secondi l’imminente spegnimento. Evita lo spegnimento improvviso.

Cortesia: quando il livello di luminosità è inferiore al valore impostato, attiva la luce artificiale al 10% della potenza garantendo un livello minimo di illuminamento. Se viene rilevato il movimento, la potenza delle lampade viene regolata al 100% e mantenuta fino all’ultimo movimento rilevato. Segnala con la riduzione della potenza al 50% per 20 secondi l’imminente spegnimento (funzione adatta per aree comuni, atrii, corridoi, zone ascensori)

Con il sensore di presenza DALI si possono gestire fino a 8 alimentatori DALI. L’indirizzamento avviene infatti in “Broadcast”: tutti gli alimentatori DALI sono “slave” ed eseguono il comando ricevuto dal rilevatore di movimento.

Il modello Finder che consente la programmazione facilitata tramite smartphone è il rilevatore di movimento e presenza tipo 18.5B, con area di rilevamento fino a 64 m2, movimento 8×8 m, presenza 4×4 m, impostazione del tempo di ritardo da 12 secondi a 25 minuti e sensibilità di lettura su tre livelli.

Dopo aver effettuato il collegamento del dispositivo all’impianto elettrico e aver ultimato l’installazione a soffitto/controsoffitto è sufficiente scaricare l’app gratuita Finder Toolbox per Android o per iOs ed impostare tutti i parametri, attraverso l’uso della connessione Bluetooth, dallo smartphone.
