Relè luce scale: la luce di cui hai bisogno

I temporizzatori luce scale sono dei relè con temporizzazione riarmabile e sono solitamente utilizzati per la gestione dell’illuminazione in zone di passaggio e scale condominiali.

FOCUS PRODOTTI

Il ritardo regolato da questi dispositivi si muove su una scala che va da 30 secondi a 20 minuti, una caratteristica che rende questi prodotti la soluzione ideale per ottimizzare l’illuminazione di androni, scale condominiali o zone di passaggio. Oltre alla gestione temporizzata e personalizzata, a seconda delle funzioni, i relè luce scale si adattano a progetti con semplici automazioni, in grado di migliorare il comfort generale e di garantire un corretto consumo delle risorse.

Funzionamento generale del relè luce scale

Alla pressione di un qualunque pulsante collegato al relè verranno accese le lampade collegate. L’intervallo di accensione verrà determinato da un lasso di tempo precedentemente impostato; una volta trascorso, le lampade si spegneranno quindi automaticamente.

La temporizzazione del relè implica perciò la presenza al suo interno di un meccanismo che garantisce il diseccitamento della bobina in automatico una volta esaurito il tempo preimpostato.

La proposta Finder

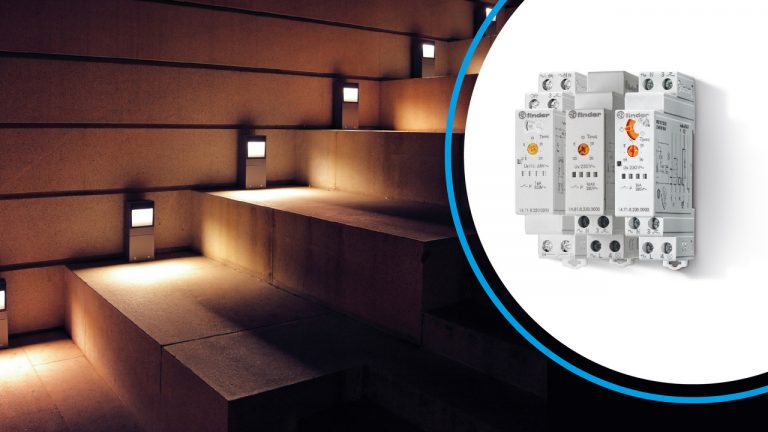

La gamma dei temporizzatori luce scale Finder, riconosciuta e utilizzata in tutto il mondo, include cinque versioni differenti di dispositivi, multifunzione e monofunzione, con larghezza modulare di 17.5mm e 16A di carico massimo.
Questi prodotti si distinguono tra loro per il numero e la tipologia di funzioni disponibili.


Nello specifico tra le soluzioni multifunzione troviamo:

  • Il Tipo 14.11, che include 4 funzioni (RI, IT e BE) selezionabili tramite rotativo frontale e un pulsante di reset per spegnimento centralizzato;
  • Il Tipo 14.71, caratterizzato da 3 differenti funzioni selezionabili tramite selettore frontale;
  • Il Tipo 14.01, ovvero un prodotto che vanta ben 8 funzioni (BE, ME, BP, MP, IT, IP, RI e Luce fissa) e si distingue per essere quindi il più versatile della gamma.

I relè luce scale monofunzione, invece, sono:

  • Il Tipo 14.81, particolarmente adatto per l’applicazione in vani scale.  Unisce alla gestione della temporizzazione (con una regolazione che va da 5 secondi a 20 min) la funzione “pulizia scale”;
  • Il Tipo 14.91, ovvero un luce scale temporizzato monofunzione che presenta tutti i morsetti necessari al setup dallo stesso lato.

Terminali sdoppiati

Le soluzioni multifunzione Tipo 14.01 e 14.71, grazie alla configurazione con i terminali sdoppiati del Neutro (N) e del ritorno del pulsante (3), agevolano la sostituzione del dispositivo precedente installato.

>> Scarica la documentazione dedicata.

Le funzioni dei relè luce scale Finder

I dispositivi Finder sono stati progettati per soddisfare ogni tipo di esigenza di installazione e hanno una funzione o una combinazione di funzioni per qualsiasi applicazione, dalla più semplice alla più complessa.

Tra queste troviamo:

(BE) Luce scale temporizzato → Una volta attivata la BE, al primo impulso di comando, inizierà la temporizzazione. Nei successivi impulsi inviati la temporizzazione riprenderà dall’inizio. Terminata la temporizzazione, il relè si aprirà.

(ME) Luce scale temporizzato + Pulizia scale → In questo caso, alla funzione Luce scale temporizzato (BE), si sommerà un impulso di ≥ 5 secondi che andrà a chiudere il relè di uscita per 60 minuti.
NB: la temporizzazione di 60 minuti può essere interrotta con un ulteriore impulso di ≥ 5 secondi.

(BP) Temporizzatore luce scale con preavviso di spegnimento → Al primo impulso di comando inizierà la temporizzazione e a ogni successivo impulso la temporizzazione riprenderà con il tempo impostato.
Una volta terminata la temporizzazione e prima dell’apertura del relè si attiveranno due avvisi luminosi dalla durata di 10 secondi ciascuno. Invece, un impulso di comando durante i 20” totali di preavviso spegnimento farà ripartire la temporizzazione dall’inizio.

(MP) Temporizzatore luce scale con preavviso di spegnimento + Pulizia scale → Oltre alla funzione Luce scale temporizzata (BP), un impulso di ≥ 5 secondi chiuderà il relè di uscita per 60 minuti.
Questa soluzione risulta ideale per le operazioni di manutenzione o pulizia. La temporizzazione di 60 minuti può essere interrotta con un ulteriore impulso di ≥ 5 secondi.

(IT) Relè a impulsi temporizzato → Al primo impulso di comando, inizierà la temporizzazione per la durata impostata. Utilizzando questa funzione è possibile azzerare il timer (aprendo quindi il relè) agendo nuovamente sul pulsante.

(IP) Relè a impulsi temporizzato con preavviso di spegnimento → Simile alla funzione MP, si differenzia da questa per il comportamento innescato una volta che verrà riproposto un impulso. In questo caso infatti, a seguito di un ulteriore impulso di 20’’ farà aprire immediatamente il relè di uscita.

(RI) Relè ad impulsi (passo – passo) → Ad ogni impulso il relè cambia la posizione da chiuso ad aperto e viceversa.

Luce fissa → Il relè rimane permanentemente nella posizione chiusa.

Luce scale temporizzato riarmabile → Indicata sul prodotto con l’icona di un orologio, questa funzione attiva la temporizzazione al primo impulso per poi riprendere il tempo impostato ad ogni impulso successivo.

Funzione “pulizia scale” → Se viene eseguito un impulso di comando con una durata superiore ai 5 secondi, verrà automaticamente impostata una temporizzazione di 60 minuti.
Questa opzione è ideale per le operazioni di manutenzione o pulizia degli ambienti. Se la durata dell’attività è inferiore alla temporizzazione, questa potrà essere interrotta tramite un impulso di durata superiore ai cinque secondi.



>> Guarda le funzioni suddivise per prodotto.

ZERO CROSSING

Tutti i prodotti della gamma di luce scale Finder vantano la tecnologia Zero Crossing, ovvero la tecnologia che protegge i contatti e di conseguenza la durata del relè attivando la chiusura del contatto nel momento in cui la fase passa per lo zero .

L’utilizzo di questa tecnologia, e quindi di una bassa corrente di spunto, diminuisce il livello di stress dei contatti proteggendoli da possibili incollaggi e garantisce una durata ottimale del dispositivo.
All’interno del catalogo Finder è possibile trovare molti altri prodotti, sia per l’ambito industriale che residenziale, che vantano questa caratteristica.



Per il settore industriale troviamo:
▪️ il relè a stato solido Tipo 41.81-8240
▪️ il relè a stato solido SSR per circuito stampato Tipo 34.81.7.xxx.8240
▪️ i relè modulare allo stato solido Tipo 77.01.x.xxx.8050 e 77.11.x.xxx.8250
▪️ i relè allo stato solido ” a saponetta” per montaggio a pannello Tipo 77.25, 77.45 e 77.55 ( a seconda dei tipi)
▪️ i relè allo stato solido Tipo 77.31.x.xxx.8050 e 77.31.x.xxx.8070

Mentre, le altre soluzioni residenziali che si distinguono per questa caratteristica sono:
▪️ i rilevatori di movimento Serie 18
▪️ il relè ad impulsi elettronico multifunzione monostabile con comando di reset Tipo 13.61.
