Lorsque la charge thermique d’un tableau électrique devient importante, il est indispensable de garantir une température maîtrisée avec un système de ventilation adapté pour protéger les composants internes. À cette fin, la Série 7F de Finder apporte une solution complète grâce à des ventilateurs à filtre et des grilles de sortie étudiés pour les armoires électriques, tant en intérieur qu’en extérieur.

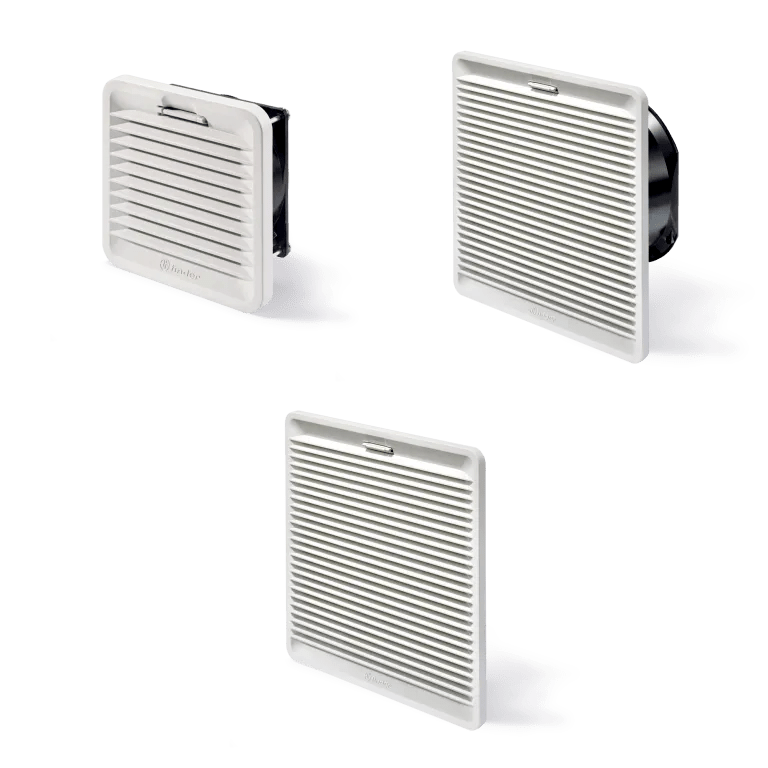

Ventilateurs à filtre pour l’intérieur : Types 7F.20 et 7F.21
Les ventilateurs à filtre Types 7F.20.x.xxx.4250 et 7F.20.8.xxx.4400 sont conçus pour assurer une circulation d’air optimale dans les tableaux électriques tout en restant discrets : ils sont très silencieux et peu encombrants. Leur conception facilite l’installation et la maintenance – les bornes Push‑in et le filtre amovible permettent une intervention rapide. Ils se déclinent en plusieurs tensions (24 V DC, 120 V AC ou 230 V AC) et offrent des débits d’air importants, de 24 à 700 m³/h en flux libre selon les modèles. Grâce à cette capacité, ils conviennent aux séchoirs industriels, aux machines textiles, à l’usinage du papier, de la céramique ou du bois et à toutes les applications nécessitant une ventilation forcée.
Pour expulser l’air chaud vers l’extérieur, Finder propose une version à flux inversé (type 7F.21).

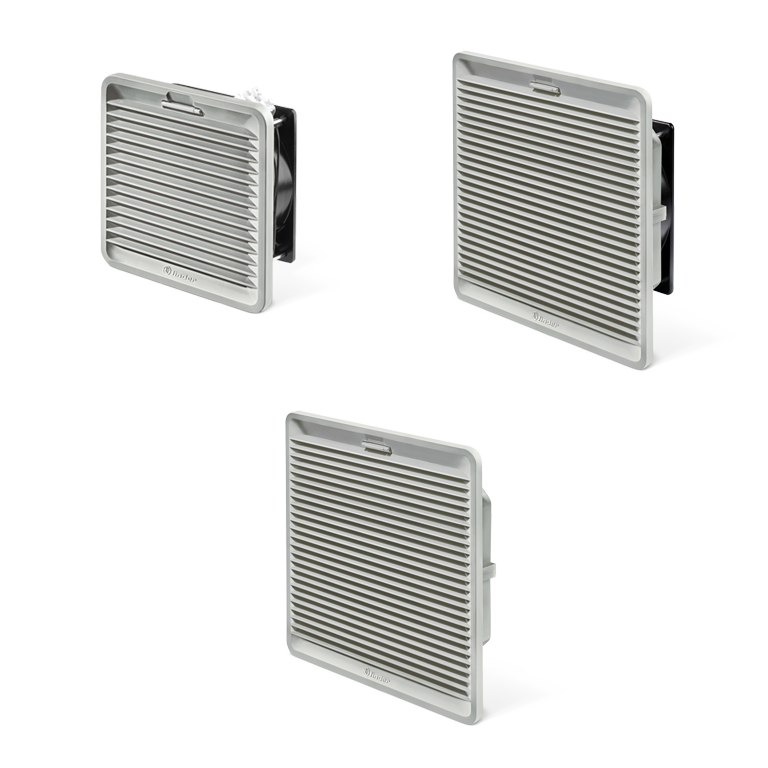

Ventilateurs à filtre pour l’extérieur : Types 7F.30 et 7F.31
Certaines installations – bornes de recharge, armoires télécom ou coffrets de commande – sont placées à l’extérieur et doivent résister aux intempéries. Les ventilateurs 7F.30 répondent à cette exigence grâce à un plastique de couleur « gris poussière » spécialement formulé pour résister aux rayons UV, au gel et aux variations climatiques. Ils complètent la protection IP54 par une certification NEMA 3R, indiquant une résistance à la pluie et aux intrusions de poussière. Comme leurs homologues pour l’intérieur, ils sont disponibles avec circulation d’air directe ou inversée (type 7F.31), conservent un niveau sonore très faible et permettent un remplacement simple et rapide du filtre.
Les ventilateurs Type 7F.3x sont disponibles en cinq tailles différentes pour s’adapter à toutes les dimensions de coffrets :
- Taille 1 : 92+1.0 x 92+1.0 mm
- Taille 2 : 125+1.0 x 125+1.0 mm
- Taille 3 : 177+1.0 x 177+1.0 mm
- Taille 4 : 223+1.0 x 223+1.0 mm
- Taille 5 : 291+1.0 x 291+1.0 mm

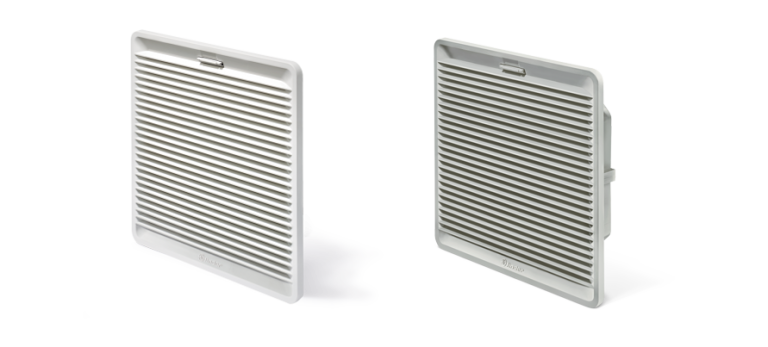

Grilles de sortie Types 7F.02 et 7F.03 : la ventilation passive
Pour compléter la circulation d’air, Finder propose des grilles de sortie permettant l’évacuation passive de la chaleur. Les modèles 7F.02 (usage intérieur) et 7F.03 (usage extérieur) sont conçus pour s’associer aux ventilateurs à filtre et existent en cinq tailles correspondantes. Ces grilles nécessitent une profondeur minimale à l’intérieur du coffret, se montent rapidement et leur filtre se remplace aisément. Les filtres utilisent une fibre synthétique auto‑extinguible, résistent à des températures jusqu’à +100 °C et disposent d’un degré de filtration G3 (80–90 %). Pour l’extérieur, la version 7F.03 associe une couleur plus sombre et une protection NEMA 3R en plus de l’IP54, afin de résister aux intempéries.
Des outils gratuits pour une thermorégulation parfaite
Pour déterminer la configuration idéale, Finder met à disposition un configurateur de thermorégulation. Cet outil en ligne permet, à partir de paramètres tels que la puissance dissipée et la température ambiante, de sélectionner les ventilateurs et grilles adaptés et de compléter la solution avec des thermostats ou des luminaires d’armoire. Cette approche globale assure un fonctionnement optimal et une maintenance simplifiée.
Pour aller plus loin, visitez notre page dédiée à la thermorégulation des armoire électriques.
Applications et bénéfices
En fournissant une gamme complète de ventilateurs à filtre et de grilles de sortie, Finder répond aux exigences de nombreux secteurs : automatismes industriels, machines de production, systèmes HVAC, infrastructures d’énergie renouvelable ou de recharge électrique. Les ventilateurs 7F assurent une circulation d’air efficace et silencieuse, protègent les composants sensibles et prolongent la durée de vie des équipements. Leur design, la diversité des tailles et des débits facilitent l’intégration, et la version à flux inversé permet d’optimiser la convection selon l’implantation du coffret. Grâce à une construction robuste, des matériaux auto extinguibles et des certifications adaptées, la gamme 7F constitue une solution fiable pour la thermorégulation des armoires électriques – en intérieur comme en extérieur.
