Ventiliatoriai elektros skydams

Šilumos išsklaidymas iš elektros skydų yra svarbus faktorius, į kurį reikia atsižvelgti projektuojant, o apie tinkamiausią vėdinimo tipą šiam tikslui dažnai diskutuoja techniniai ekspertai.

Produktų apžvalga

Šilumos išsklaidymo svarba

Šilumos išsklaidymas iš elektros skydų yra svarbus faktorius, į kurį reikia atsižvelgti projektuojant, o apie tinkamiausią vėdinimo tipą šiam tikslui dažnai diskutuoja techniniai ekspertai.

Akivaizdu, kad reikia nustatyti reikiamą oro srautą, visų pirmą atsižvelgiant į elektros skydo tipą bei aplinkos sąlygas, kuriose jis yra ir generuojamą šilumą elektros skyde.

Ventiliatoriaus montavimas

Yra daug teorijų ir priešingų nuomonių apie oro srauto tipą, reikalingą sukurti tinkamą šilumos išsklaidymą. Tai leidžia daryti išvadą, kad nėra tobulo sprendimo visiems oro srauto reikalavimams, todėl būtų geriau kiekvieną pritaikymą apsvarstyti atskirai.

Natūralus vėdinimas, priverstinis vėdinimas, lygiagretus arba linijinis montavimas yra keletas vėsinimo būdų ir instaliavimo metodų.

Ventiliatoriaus su filtru montavimas

Yra daug nuomonių, kokia oro srauto sistemos konfigūracija yra geriausia norint pasiekti tinkamą šilumos išsklaidymą, ir neišvengiamai nėra vieno tobulo oro srauto sprendimo, kuris atitiktų visas šilumos išsklaidymo situacijas, todėl geriau kiekvieną pritaikymą apsvarstyti atskirai.

Natūralus vėdinimas, priverstinis vėdinimas, lygiagretus arba linijinis montavimas yra keletas vėdinimo būdų ir instaliavimo metodų.

Įvairių konfigūracijų pavyzdžiai

  • Natūralus vėdinimas su išmetamojo oro filtru: ypač tinka, kai elektros skyduose viduje temperatūra nėra itin aukšta, nes jos aušinimo galimybės yra ribotos.
  • Standartinis filtro ventiliatoriaus blokas apatinėje korpuso dalyje ir išmetamojo oro filtras viršutinėje korpuso dalyje: priverstinė ventiliacija, kai oras patenka iš išorės į elektros skydą, kuriame yra daug šilumos generavimo šaltinių, gali būti tinkamas vėsinimo sprendimas.

Konfigūracijos

Aukščiau pateiktos konfigūracijos yra tinkamos tokioms aplinkybėms, kai lauko temperatūra yra žemesnė už esančią elektros skyde, o ventiliatoriaus bloko atveju, kai reikalingas “numatytas” oro srautas.

Type 7F.20 - Filter Fan

Įvairių dydžių Finder modelio 7F.20 ventiliatoriai idealiai tinka vėdinimo užduotims atlikti.

Viršutinėje korpuso dalyje įmontuotas atvirkštinio pūtimo ventiliatorius, o apatinėje - filtras

Šioje konfigūracijoje oras ištraukiamas iš skydo į išorę.
Skirtingai nei ankstesniame pavyzdyje, ši konfigūracija ypač tinka vėsinti spintos vidų esant šiltoms aplinkybėms. Šiuo atveju tinkamiausi produktai yra Finder modelio 7F.21 ventiliatoriai su atvirkštiniu oro srautu. Jie yra įvairių dydžių, priklausomai nuo reikalingo oro srauto, kuris savo ruožtu priklauso nuo šilumos, kurią reikia išsklaidyti.

Abiem atvejais, naudojant tiek standartinį, tiek atvirkštinį oro srautą, svarbu naudoti išmetamojo arba įleidžiamojo oro filtrą, nes dėl šių oro srautų, sukuriamų slėgio skirtumų gali judėti arba patekti dulkės ar teršalai į skydą. Visiems žinoma, kad dulkės ar teršalai sumažina komponentų tarnavimo laiką, o tai gali sukelti ankstyvą įrangos gedimą.

Tinkamai tikrinant ir prižiūrint filtro medžiagą, filtrai yra veiksmingiausias būdas užkirsti kelią tokio tipo problemoms. Šiais laikais aptvarnavimas yra dar paprastesnis, nes filtro medžiagą galima lengvai ir saugiai pakeisti arba išvalyti tiesiog atidarius išorines/priekines groteles, nereikia išardyti viso ventiliatoriaus bloko.

Finder ventiliatoriai su standartiniu arba atvirkštiniu oro srautu

Neseniai atnaujinti įvairių dydžių, su filtru ir standartinio arba atvirkštinio oro srauto versijų Finder 7F serijos ventiliatoriai skirti elektros skydams, kurių dizainą sukūrė Fossati-Minelli.

Visi asortimento produktai pasižymi:

– labai žemu triukšmo lygiu
– lengvai keičiama vidinė filtro medžiaga
– minimaliu išorinių kraštų storiu

Visi Finder sukurti elektros skydų vėdinimo produktai yra sertifikuoti UL ir atitinka kitus techninius standartus, priklausomai nuo modelio, pvz.: EC, EAC ir cURus.

Filtro tarnavimo laikas ir medžiaga

Filtro medžiaga pagaminta iš naujoviško sintetinio pluošto, atsparaus temperatūrai iki +100°C ir savaime užgęstanti pagal F1 klasę (DIN 53438). Sumontavimas yra paprastas – reikia tik sujungti tarpusavyje dvi detales, kurios optimaliai tinka sumontuoti į 1.5 mm metalo storio sienelę.

Taip pat filturs galima sumontuoti  į sienelę, kurios storis yra nuo 1 iki 2.5 mm. Siekiant didesnio saugumo, rekomenduojame naudoti dėžutėje esančius varžtus.

Modeliai ir dydžiai

Finder 7F serijos ventiliatorių, skirtų elektros skydams, asortimente yra įvairių dydžių modelių, nuo 1 dydžio iki 5 dydžio.

7F.20 ir 7F.50 modeliai yra standartiniai oro srauto ventiliatoriai, tuo tarpu modeliai 7F.21 – su atvirkštiniu oro srautu.

Didesnio dydžio ventiliatoriai

Siekiant papildyti savo ventiliatorių asortimentą, Finder neseniai pagamino didesnių dydžių modelius: 4 dydžio (250 x 250 mm) ir 5 dydžio (320 x 320 mm).

7F
SERIES

Nauji 7F.20.x.xxx.4250 ir 7F.20.8.xxx.4400 modelio 4 dydžio ventiliatoriai, kurių srautas 250 ir 400 m3/val, turi lengvai keičiamus filtrus, kaip ir mažesnio dydžio versijose. Jie taip pat sukuria žymiai didesnius oro srautus nei kiti rinkoje esantys šio dydžio ventiliatoriai.

Techninės specifikacijos

Nominali įtampa, oro tūris ir kitos charakteristikos gali skirtis (priklausomai nuo modelio), todėl prieš nusprendžiant, kokį ventiliatorių įsigyti, reikia susipažinti su visomis techninėmis specifikacijomis.

  • Nominali įtampa: 24 V DC, 120 arba 230 V AC (50/60 Hz)
  • Oro tūris (24…400)m3 /val (laisvas srautas)
  • Oro tūris (14…270)m3 /val (su šalinamojo oro filtru, įmontuotu elektros skyde)
  • Push-in jungtys
  • Atvirkštinio oro srauto ventiliatoriai (kodas 7F.21)
  • Apsaugos kategorija: IP54/Tipas 12
  • Dydžiai nuo 92 mm iki 250 mm
PREV
NAUJA 16A YESLY DAUGIAFUNKCĖ BLUETOOTH RELĖ
NEXT

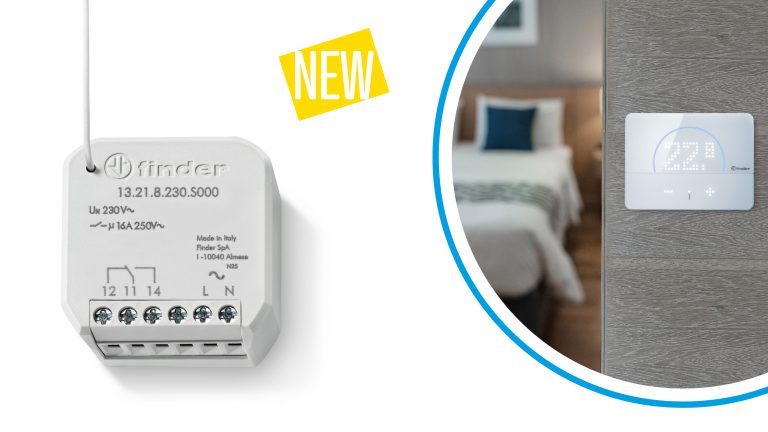

NAUJAS FINDER BLISS2 BEVIELIS REGULIATORIUS: KOMBINACIJA KURI SUPAPRASTINA SUDĖTINGAS SISTEMAS
