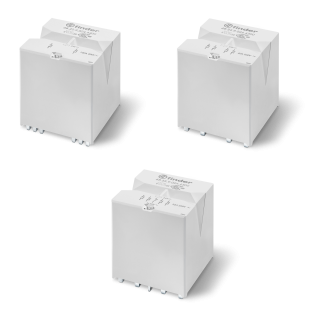

SERIJA 68 – NOVI 100 A MOČNOSTNI RELE ZA TISKANA VEZJA

Finder predstavlja svoj novi močnostni rele tipa 68.22.9.xxx.4300 za montažo na PCB z 2 x 100 A NO kontakti, AC1 rating 40000 VA.

Zahvaljujoč svoji edinstveni zasnovi in tehničnim karakteristikam, novi Finderjev močnostni rele serije 68, zmore preklope pri izjemno visokih obremenitvah, zaradi česar predstavlja ključno komponento v rešitvah proizvodnje in distribucije električne energije, kar je pomembno zlasti v kontekstu svetovnega povpraševanje po zeleni trajnostni mobilnosti (EV-polnjenje).

Uporablja se lahko v polnilnih postajah moči do 55 kW, v proizvodnji inverterjev, polnilnikov baterij, generatorjev, kot tudi v številnih drugih aplikacijah povezanih z obnovljivimi viri energije.

Primeren je tudi za uporabo v napajalnikih za neprekinjeno napajanje (UPS), v nadzornih ploščah črpalk ter znotraj nadzornih plošč za avtomatizacijo, na primer za krmiljenje težkih dvigal.

Primeren za montažo na tiskano vezje. Zahvaljujoč 2 x NO kontaktoma z nazivno vrednostjo 100 A pa lahko z uporabo SAMO dveh relejev tipa 68.22 v tandemu, dosežemo popolno preklapljanje trifazne + nevtralne obremenitve do 100 A – omogoča prihranek precejšnje površine PCB v primerjavi s predhodnimi tehnologijami.

Napajalni rele serije 68 je bil zasnovan po skrbni analizi specifičnih področij uporabe in zahtev trga ter v kombinaciji s Finderjevim znanjem in izkušnjami pri načrtovanju in konstrukciji relejev.

Nova serija 68 je v celoti narejena v Italiji in se ponaša z nizko porabo tuljave, močjo za držanje kontaktov (holding power) le 0,7 W, kompaktno velikostjo in modernim dizajnom – rezultat sodelovanja z milanskim oblikovalskim studiem Fossati | Minelli.

Z razdaljo med odprtimi kontakti 3,6 mm, rele ustreza standardom VDE 0126-1-1 in EN 62109-1 ter izpolnjuje zahteve standarda EN 60335-1 glede odpornosti proti ognju in vročini (GWIT 775 ° C in GWFI 850 ° C).

Dodatne funkcije tipa 68.22-4300:

• 2 NO 100 A kontakta
• Na voljo z napetostjo tuljave 12 ali 24 VDC
• Največja preklopna napetost 400/690 V AC
• Nazivna obremenitev AC1 40000 VA
• Plazilna in varnostna razdalja (creepage and clearance distance) – 8 mm
• Kontaktni material AgSnO2
• Temperaturno območje okolice -40… + 85 °C

Kmalu na voljo tudi močnostni rele tipa 68.25.
