Série 39 MasterINTERFACE

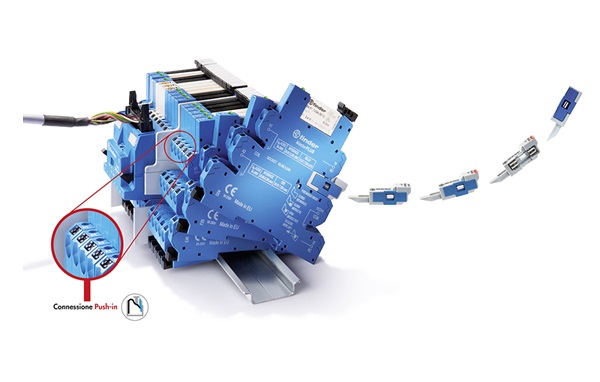

Série 39 MasterINTERFACE Uma linha de interfaces com diversas combinações disponíveis entre bases e acessórios. A Série 39 MasterINTERFACE permite otimização de tempo de montagem, componentes e espaço no interior de painéis elétricos. Confira as novidades: M...

novo-serie-39

Série 39 MasterINTERFACE

Uma linha de interfaces com diversas combinações disponíveis entre bases e acessórios. A Série 39 MasterINTERFACE permite otimização de tempo de montagem, componentes e espaço no interior de painéis elétricos.
Confira as novidades:



novo-serie-39-02

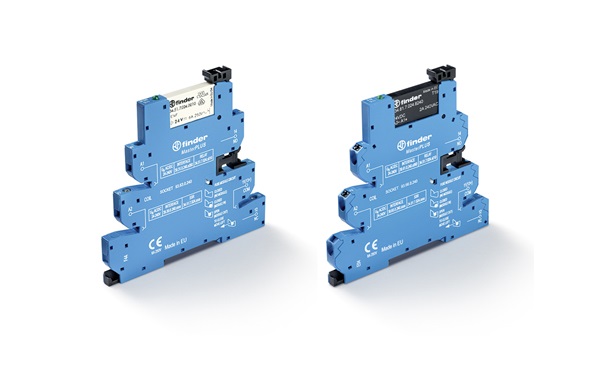

MasterPLUS Multitensão

Com tensão de entrada de 24 a 240 V AC/DC, a Interface a relé MasterPLUS Multifunção permite, com um único item, a gestão de uma série de aplicações que antes necessitavam de produtos com tensões dedicadas. Este modelo possibilita o uso de relés eletromecânicos, EMR (6 A – 250 V AC), ou de estado sólido, SSR (até 2 A – 24 V DC ou 240 V AC), conforme a aplicação.C



Módulo a fusível indicação do status do fusível por LED

novo-serie-39-03

Uma inovação Finder na linha de interfaces com 6.2mm de largura, o módulo a fusível substituível, que oferece proteção extra para o circuito de saída contra eventuais sobrecorrentes ou curtocircuitos acidentais. A nova versão possui sinalização do estado do fusível a LED. Disponível em dois tipos:

Tipo 093.63 0024 para tensões de 12 a 24 V DC/DC
Tipo 093.63 8230 para tensões de 110 a 240 V AC

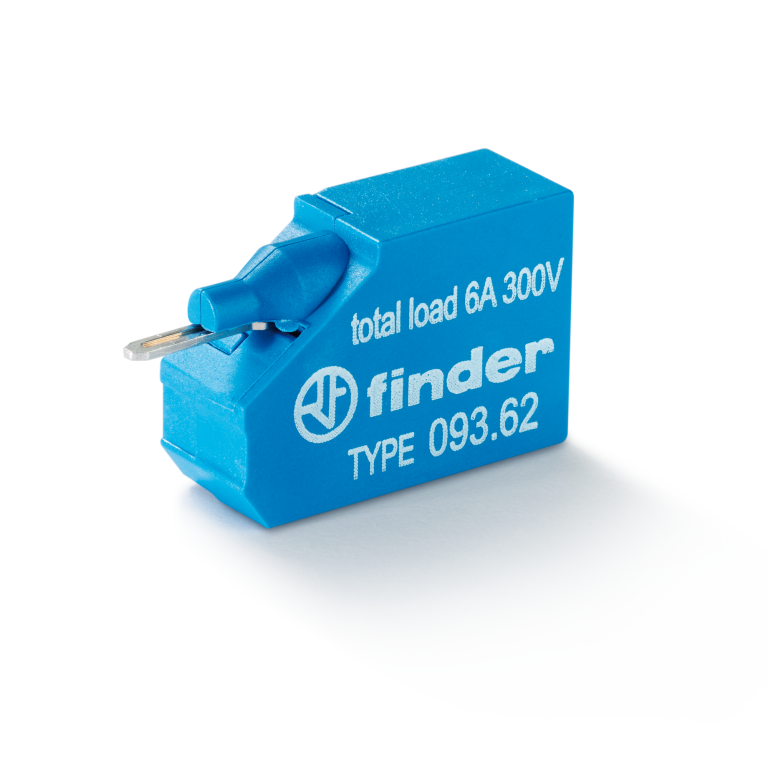

Módulo duplicador de cabos

novo-serie-39-05

Como acessório, o módulo duplicador de terminais Tipo 093.62permite uma rápida conexão com cabo rígido ou flexível com terminal tubular, através de uma simples inserção, Push-in. Apto para todas as bases Série 39 com conexão Push-in com carga máxima aplicável 6 A a 300 V AC. Possui orifício para verificação de funcionamento com multímetro.



novo-serie-39-04

Etiquetas de identificação Tipo 060.48

Novas etiquetas de identificação Tipo 060.48 para impressora de transferência térmica, além do Tipo 060.72, para impressoras plotter.



Demais modelos que compõem a Série 39 MasterINTERFACE

  • Tipo MasterBASIC: uso em todo tipo de aplicação e sistema e pode ser utilizado para aplicações onde se faz necessária a interface de entrada entre contatos auxiliares, sensores etc.
  • Tipo MasterPLUS: mantém as características da MasterBASIC e permite uma proteção adicional para o circuito de saída, graças ao módulo a fusível substituível, com ou sem LED de sinalização
  • Tipo MasterINPUT: solução completa de interfaceamento para dispositivos de entrada com facilidade e rapidez na distribuição da tensão através do ponto de conexão para pentes de ligação Bus-Bar (BB)
  • Tipo MasterOUTPUT : ideal para aplicações onde se faz necessária uma interface entre o PLC e dispositivos de saída, como válvulas eletromagnéticas, motores etc.
  • Tipo MasterTIMER: interface modular temporizada multifunção de largura reduzida. Oferece a possibilidade de selecionar 4 escalas de tempo via DIP-switch e 8 funções. Este modelo também permite uma proteção adicional para o circuito de saída, graças ao módulo a fusível substituível, com ou sem LED de sinalização.

Para toda Série 39 MasterINTERFACE, estão disponíveis duas versões de relé: Relé Eletromecânico ou Relé de Estado Sólido.

Acessórios MasterINTERFACE
Pentes de ligação. Pentes de ligação de 16 polos com possibilidade de múltipla conexão das interfaces, lado a lado. Disponíveis nas cores: azul (093.16), vermelho (093.16.1) e preto (093.16.0).
Separador plástico de dupla funcionalidade. O separador plástico “Dual-purpose” Tipo 093.60 permite separar dois grupos de interfaces mantendo o isolamento entre alta e baixa tensão com 1.8 mm ou 6.2 mm de separação.

novo-serie-39-06

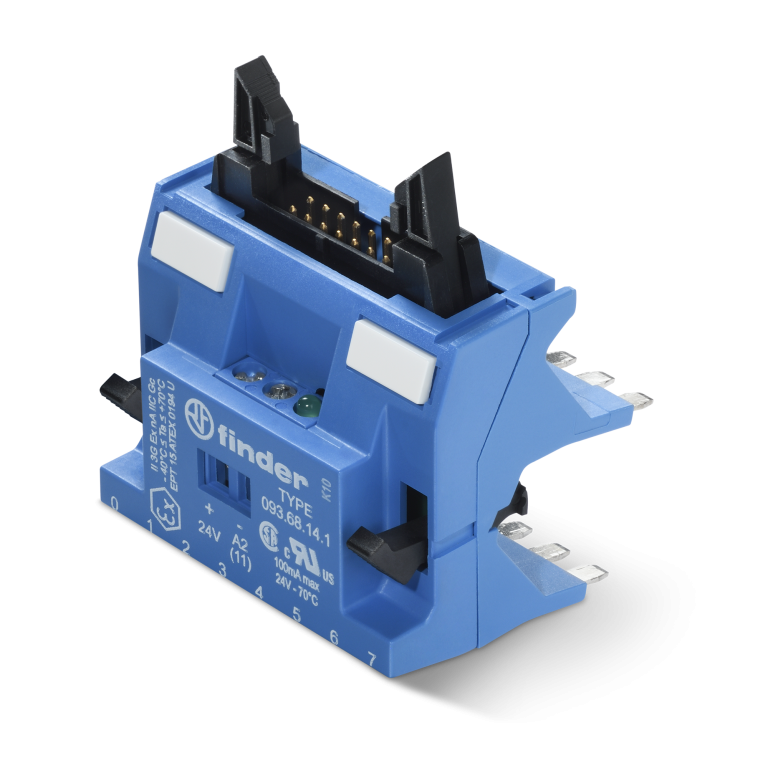

Sistema de conexão MasterADAPTER. O inovativo sistema MasterADAPTER Tipo 093.68.14.1 permite a conexão de até 8 módulos  MasterINTERFACE com alimentação a fio através de conector FLAT de 14 pinos, que deverá ser conectado ao cartão de saída do PLC.
