  • Temporizzatore luce scala: come funziona?

Il temporizzatore luce scala è un dispositivo che consente di accendere le luci da un pulsante e fa sì che queste si spengano dopo un periodo di tempo preimpostato che, nel caso dei luce scala temporizzati Finder, può variare da 30 secondi a 20 minuti.

Un dispositivo di questo tipo si rivela molto utile per gestire l’illuminazione degli androni delle scale dei condomini, ma il suo uso può essere esteso per gestire simultaneamente più applicazioni come l’apertura del box o del cancello e l’accensione automatica delle luci del cortile o l’accensione di ventole contemporaneamente con l’accensione delle luci di un bagno o una sala fumatori.

Il temporizzatore luce scala si rivela un prodotto essenziale per creare principi di automazione in grado di apportare anche un discreto risparmio energetico, in quanto grazie allo spegnimento temporizzato, si azzera il rischio di dimenticarsi le luci accese.

Quali funzioni ha un temporizzatore luce scala?

I temporizzatori luce scala Finder sono disponibili in cinque modelli, modulari, ognuno adatto ad applicazioni specifiche e la maggior parte anche affiancabili ai rilevatori di movimento.

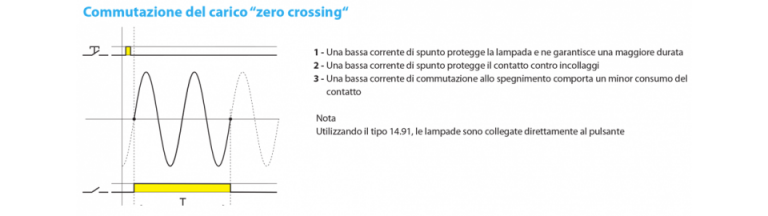

Tutta la gamma è utilizzabile con pulsanti luminosi e la modalità di controllo del carico è basata sulla commutazione “zero crossing, caratteristica volta a preservare la durata della lampada e il consumo dei contatti, garantendo di conseguenza costi di manutenzione inferiori.

Sono inoltre compatibili con le nuove lampade CFL a basso consumo e con le lampade LED.





Le funzioni essenziali: temporizzatore luce scala multifunzione tipo 14.71

Morsetti su entrambi i lati

Il luce scale tipo 14.71 è dotato di 6 morsetti, 2 posizionati sulla parte superiore e 4 sulla parte inferiore del dispositivo. La doppia disposizione dei terminali consente al temporizzatore di adattarsi al cablaggio preesistente, facilitando quindi le procedure di installazione e sostituzione dei luce scala.

Relè luce-scale Tipo 14.71

Funzione pulizia scale

Come tutti i relè luce scala, il dispositivo possiede 1 selettore a più posizioni, una dedicata alla funzione luce scala e una per attivare la luce fissa, funzione utile per fare delle prove o per le attività che necessitano di avere luce sempre accesa nell’ambiente, come la pulizia delle scale.

I temporizzatori luce scala Finder sono dotati anche di una terza posizione, dedicata alla funzione “pulizia scale”.

Premendo il pulsante di accensione delle luci per un tempo pari o maggiore di 5 secondi le luci restano accese, fisse, per 60 minuti. Terminata la temporizzazione, le luci si spengono. Questa temporizzazione di 60 minuti può essere interrotta in qualsiasi momento, premendo nuovamente il pulsante per un tempo pari o maggiore di 5 secondi.

Aggiungendo questa singola funzionalità al relè ne derivano diversi benefici:

  • maggior sicurezza, per gli addetti alle attività di pulizia che non devono più agire direttamente sul quadro elettrico;
  • maggior comfort e praticità di utilizzo, in quanto basta la pressione del pulsante per accendere le luci;
  • guadagno in termini di risparmio energetico, poiché se le luci vengono dimenticate accese, il temporizzatore luce scala le spegne automaticamente trascorsi 60 minuti.

Mantenere sul dispositivo la possibilità di usufruire della funzione temporizzata “classica” è ciò che consente di abbinare al prodotto i rilevatori di movimento, con i quali la funzione pulizia scale non è compatibile.

Tutte le funzioni e oltre… in un prodotto: temporizzatore luce scala tipo 14.01

Il temporizzatore luce scala tipo 14.01 presenta le stesse caratteristiche del tipo 14.71, ma ha 5 ulteriori funzioni orientate a garantire ancora maggior sicurezzamaggior risparmio energetico e versatilità di utilizzo.

In particolare si tratta delle funzioni aggiuntive di preavviso di spegnimento e di utilizzo come relè a impulsi o relè a impulsi temporizzato

Relè luce-scale Tipo 14.01

Preavviso di spegnimento, per una maggiore sicurezza

Questa funzione fa in modo che al termine della temporizzazione del relè, le luci emettano dei lampeggi di avvertimento. Si tratta di due eventi di segnalazione a distanza di 10 secondi ciascuno. Trascorsi 10 secondi dall’ultimo preavviso, le luci si spengono definitivamente.
Durante questo lasso di tempo, l’utente ha la possibilità di accorgersi che la luce sta per spegnersi e decidere se riarmare il pulsante terminando in sicurezza il percorso o le attività che stava svolgendo.

La funzione di preavviso di spegnimento è compresa nelle funzioni luce scalaluce scala + pulizie scalerelè a impulsi temporizzato.

Utilizzo come relè a impulsi o relè a impulsi temporizzato, per un maggior risparmio energetico

Il dispositivo può inoltre essere settato per funzionare come un classico relè passo passo e anche come relè a impulsi temporizzato, ovvero dopo aver acceso le luci, premendo nuovamente il pulsante è possibile spegnere le luci e fermare la temporizzazione.

Con funzione di spegnimento centralizzato, temporizzatore luce scala tipo 14.11

Il temporizzatore luce scala tipo 14.11 è il modello adatto per ridurre al minimo lo spreco energetico: 1 contatto NO 16 A – 250 V AC, libero da potenziale (contatto pulito) e tensione di alimentazione 110…240 V AC, che grazie al morsetto di RESET consente lo spegnimento centralizzato delle luci.

A quest’ultima funzione, si aggiungono quella di relè ad impulsi temporizzato, luce fissa e commutazione del carico “zero crossing”.

Relè luce-scale Tipo 14.11

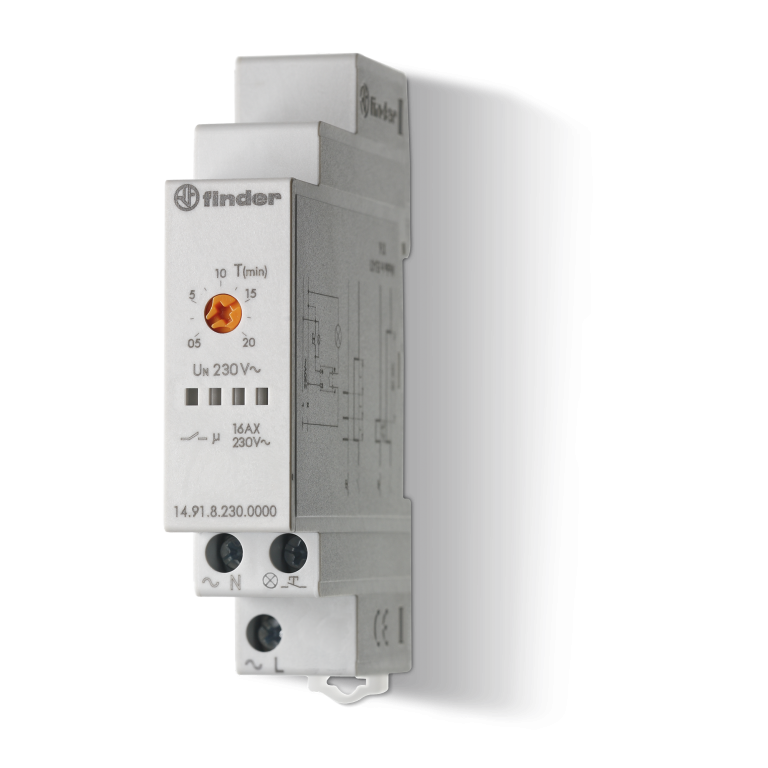

Modelli per applicazioni specifiche: temporizzatore luce scala tipo 14.81 e tipo 14.91

Nella gamma di temporizzatori luce scala Finder sono presenti anche due tipologie di prodotto, in versione monofunzione, adatte ad applicazioni particolari.

Sui relè luce scala tipo 14.81 e luce scala tipo 14.91 i morsetti sono disposti sul lato inferiore e il cablaggio è compatibile con versioni elettromeccaniche e con i vecchi tipi di pulsanti luminosi (a bassa intensità luminosa).

Relè luce-scale Tipo 14.81
  • Sul relè luce scala tipo 14.81, dotato di 4 morsetti, è prevista la funzione “luce scala temporizzato + pulizie scala” e supporta una tensione di alimentazione che va da 110…125/230 VAC
  • Sul relè luce scala tipo 14.91, dotato di 3 morsetti è invece prevista una variante della funzione “luce scala temporizzato” e supporta una tensione di alimentazione pari a 230 V AC.
Relè luce-scale Tipo 14.91

E se ci fosse la necessità di installare un relè luce scala all’interno di una scatola 503? Ci sono modelli Finder adatti a questa applicazione? La risposta è… YESLY!

Il relè Finder multifunzione tipo 13.72 Bluetooth ha fra le sue 19 funzioni impostabili, anche quella di “luce scala” ed è compatibile con i sistemi civili più utilizzati.

Scopri di più sul portale YESLY!

Relè multifunzione Tipo 13.72

Condividi articolo

Commenti

  • Alexia

    2022-12-06 12:43:30

    Buongiorno vorrei capire come mai ogni volta che si accendono le luci scale i secondi non sono mai uguali.. tipo 50’ ,12’, 6’ anche 3’ a volte e la seconda volta che si pigia interruttore non si accende più per un po’. Forse ha problemi il timer? o proviene da altro. Grazie

    • Emanuela Finder S.p.A.

      2022-12-06 12:44:03

      Buongiorno Alexia, è necessario verificare in che modo è stato realizzato l’impianto, se ci sono più relè luce scale, come sono collegate le lampade. Ci contatti al n. verde 800/012613 (lun-ven 8.30-12.30 14.00-17.30) quando è sull’impianto per poterle dare indicazioni sul settaggio del relè luce scale Finder in uso.

  • Angelo

    2022-01-15 16:46:58

    Buongiorno, volevo sapere se il Vostro 14.01 da la segnalazione di spegnimento anche con lampadine Led. grazie

    • Emanuela Finder S.p.A.

      2022-01-17 16:47:29

      Buongiorno, sì il temporizzatore luce scala tipo 14.01 è compatibile anche con lampade LED a 230 V fino a 600 W. Quindi è possibile usare la funzione di preavviso di spegnimento anche con quel tipo di lampade. Qui trova i dati tecnici: https://cdn.findernet.com/app/uploads/S14IT.pdf

  • Marco

    2019-09-29 16:48:22

    Buongiorno, volevo sapere se è possibile utilizzare il vostro temporizzatore per le scale Finder 14.71 per attivare una pompa di ricircolo per ACS (ha un consumo di soli 7 W). L’attivazione del vostro temporizzatore sarebbe comandato da flussostato. Credo che potrebbe essere un promettente ulteriore campo d’impiego del vostro prodotto. Resto in attesa di cortese risposta, grazie

    • Giulia Finder S.p.A.

      2019-09-26 16:49:11

      Buongiorno Marco, Sono Giulia (Finder), il suo suggerimento è interessante. I campi di applicazione del temporizzatore luce scala tipo 14.71 possono variare, dipende dal caso specifico di utilizzo. Ci contatti al numero verde 800012613 per parlarne meglio con un tecnico Finder!
