Come scegliere ed installare correttamente un dimmer

Hai deciso di dare un tocco di originalità all’impianto di illuminazione della tua casa, o del tuo ufficio, oppure vuoi rendere più accogliente la sala del tuo ristorante o stai pensando di abbellire la vetrina, le nicchie del tue negozio… Per tutto questo sei giunto alla conclusione che ti serve un dimmer, un dispositivo che ti consenta di gestire l’illuminazione variandone l’intensità, all’occorrenza.

Dimmer, regolatore di luminosità,  potenziometro, variatore di luce o varialuce; sono molteplici i nomi attribuiti ai dispositivi che, attraverso un circuito elettronico, variando l’energia fornita alla lampada fungono da regolatori (da 0% a 100%) dell’intensità luminosa delle luci..

Una regolazione che generalmente avviene tramite pressione continua su di un pulsante di comando o tramite la regolazione di una rotella (potenziometro), ma che ad oggi, con l’avvento delle tecnologie smart, è possibile effettuare anche a distanza, dal proprio smartphone o con la voce attraverso l’uso degli smart speaker.

Le tipologie di dimmer in commercio sono molteplici, così come lo è la gamma di dispositivi dimmer Finder. Proprio perché la scelta è così varia, è utile conoscere alcune caratteristiche fondamentali che possono influenzare la scelta verso l’uno o l’altro modello.

Taglio di fase trailing edge e leading edge

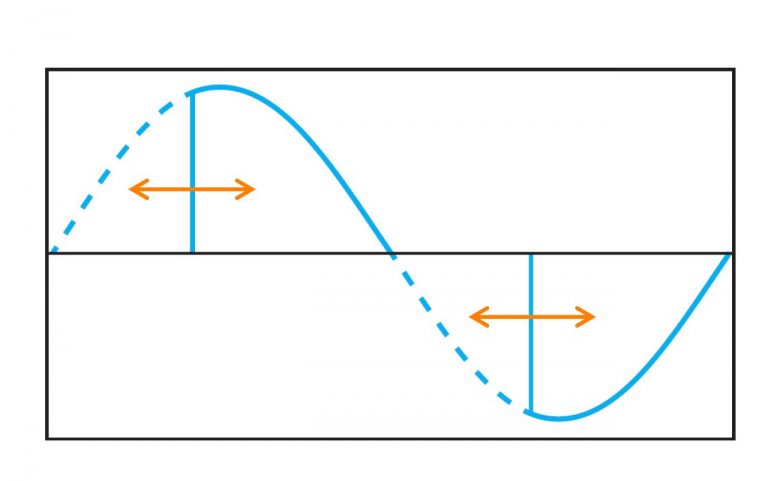

È importante considerare i diversi metodi di regolazione del carico lampada e in particolare quello del taglio di fase, in cui avviene una “parzializzazione” della semionda in ingresso al driver di alimentazione della lampada  Esistono principalmente due metodi di regolazione del carico lampada: Taglio di fase ascendente (Leading Edge): in cui il dimmer parzializza la parte iniziale della semionda, per cui la corrente elettrica è disattivata nella parte anteriore della forma d’onda di ingresso AC subito dopo lo zero crossing. Tale metodo è in generale più adatto alla regolazione di trasformatori elettromeccanici per lampade BT, CFL e lampade LED 230 V.

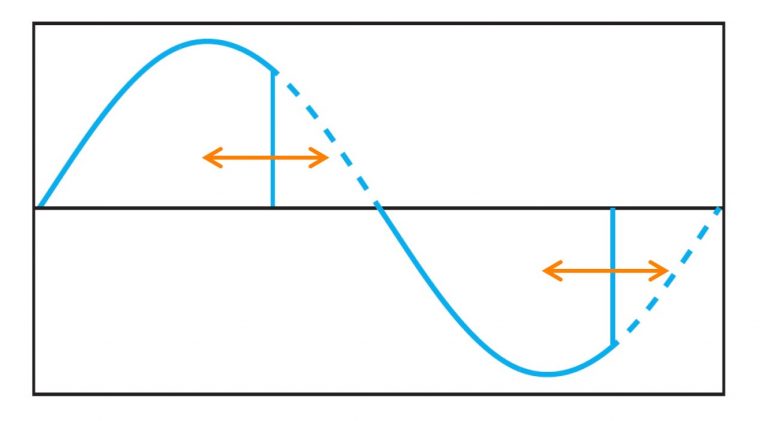

Taglio di fase discendente (Trailing Edge): in cui il dimmer parzializza la parte finale della semionda, per cui la corrente elettrica viene spenta alla fine della forma d’onda d’ingresso AC subito prima del passaggio per lo zero crossing. Tale metodo è in generale più adatto alla regolazione di trasformatori elettronici per lampade (alogene o LED) a bassa tensione/incandescenza/alogene.

A seconda della porzione di onda tagliata, si possono avere dimmer a taglio di fase ascendente (leading edge) o dimmer a taglio di fase discendente (trailing edge).

Nell’offerta Finder è possibile scegliere fra entrambe le tipologie di dimmer, così come sono disponibili modelli in cui questa selezione viene effettuata automaticamente (riconoscimento automatico della frequenza), rilevando il tipo di lampada e quindi la regolazione adatta da applicare.

Premesso che in ogni caso, è consigliabile sempre seguire le raccomandazioni del costruttore della lampada, ecco alcuni esempi di lampade e regolazione:

• Lampade LED bassa tensione, trasformatori elettronici, lampade alogene: meglio trailing edge
• Lampade LED 230 v, BT, CFL: meglio leading edge.

Dopo “il dimmer può dimmerare tutti i tipi di lampade?”, una delle domande più frequenti poste dai meno esperti è: “quante lampade posso dimmerare?”

Ogni dimmer supporta una potenza Watt massima, quindi la risposta alla domanda si trova consultando la scheda tecnica del prodotto e calcolando la potenza delle lampade che si desidera regolare. Con questi dati è possibile capire verso quale tipologia di dimmer orientarsi o quale escludere.

Ciò non è ancora sufficiente per essere certi di acquistare il prodotto giusto. È importante verificare anche il tipo di carico (o voltaggio) delle lampade/strisce LED che si vogliono regolare.

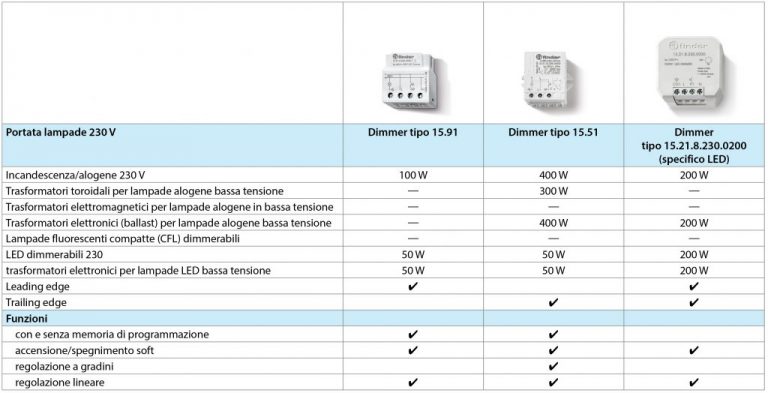

In base al modello, con alimentazione a 230 V AC, i dimmer Finder sono in grado di regolare l’intensità luminosa delle seguenti lampade dimmerabili:

• lampade a incandescenza/alogene 230 V
• trasformatori toroidali per lampade alogene bassa tensione
• trasformatori elettromagnetici per lampade alogene in bassa tensione
• trasformatori elettronici (ballast) per lampade alogene bassa tensione
• lampade fluorescenti compatte (CFL) dimmerabili
• LED dimmerabili 230 V
• trasformatori elettronici per lampade LED bassa tensione

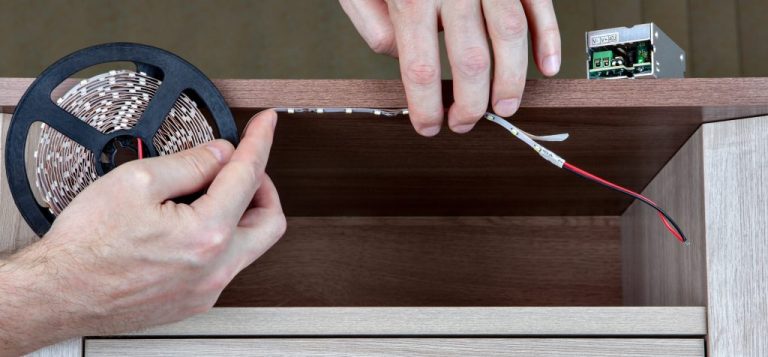

Affinché le strisce LED funzionino, è necessario che vengano alimentate. Per questo si utilizza un alimentatore (da 5V o 12V o 24V) solitamente venduto insieme alle strip LED.  Sulle strip LED c’è molto da sapere, per questo è sempre meglio informarsi bene prima dell’acquisto.

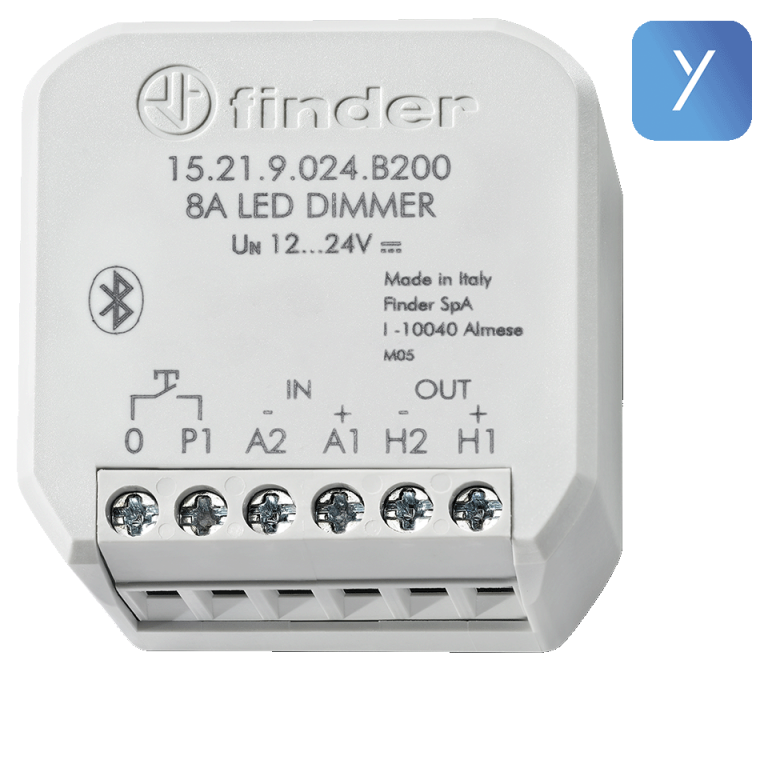

Le strip LED possono essere dimmerabili e possono non essere dotate di dimmer o regolatore di luminosità. In questo caso, per poter procedere alla regolazione è necessario affiancare un dimmer per le strisce LED in bassa tensione è consigliabile usare un dimmer di tipo PWM (in alternativa a un dimmer TRIAC, o DALI se lo richiede il tipo di impianto).

Poiché le strip LED sono alimentate tramite un alimentatore, per procedere all’acquisto del dimmer è quindi fondamentale conoscere la tensione di alimentazione dell’alimentatore e i Watt totali delle strisce LED.

Da incasso, modulare, da frutto, smart. Partendo dal tipo di necessità, di seguito l’elenco di tutti i modelli disponibili nella gamma Finder.

Questo modello è inoltre dotato di tecnologia Bluetooth che consente il controllo e la regolazione tramite app/smartphone e, affiancato al gateway Yesly, anche il comando tramite gli assistenti vocali Google e Amazon.

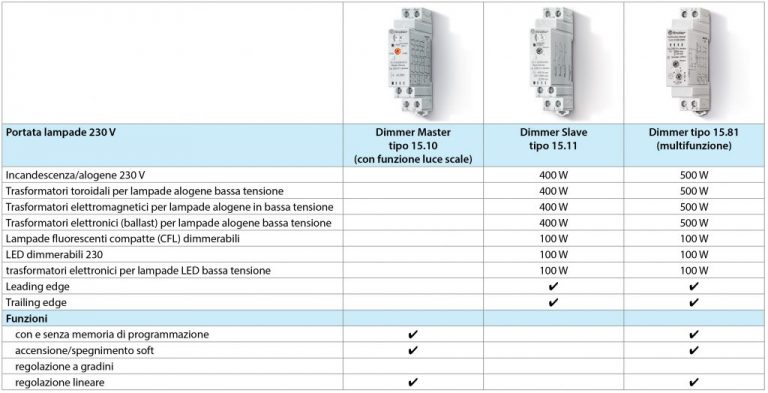

Dimmer tipo 15.10 “Master” + n. tipo 15.11 “Slave”

Questo tipo di soluzione è adatta quando (attraverso il dimmer Master) si vogliono regolare più lampade, per una potenza massima che va fino a 400 W (100 W LED) per ogni slave, fino ad un massimo di 32 slave comandabili con un unico Master. Il dimmer Master 15.10 è anche dotato di funzione “luce scala” con preavviso di spegnimento.

Il dimmer tipo 15.81, modulare, multifunzione, con metodo di regolazione leading edge e trailing edge e per carichi fino a 500 W, è il dimmer da quadro più versatile della gamma.

Si distingue inoltre per essere configurabile in diverse modalità, scegliendo fra programma con o senza memoria (per tenere in memoria o resettare il livello dell’intensità luminosa precedentemente impostato), combinato con due tipi di comando:

• con impulsi lunghi, per un livello di intensità luminosa che aumenta o diminuisce progressivamente, in modo lineare;
• con impulsi brevi, per commutare alternativamente fra stato ON (100% luminosità) e stato OFF.

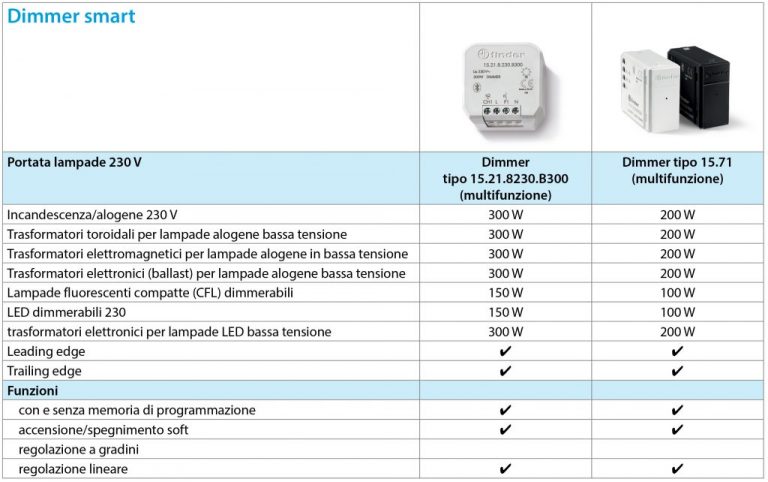

I dimmer Finder smart fanno parte di una ampia gamma di dispositivi per  la smart home: Finder “YESLY” e sono adatti a tutti i tipi di lampade dimmerabili e trasformatori per lampade a bassa tensione.

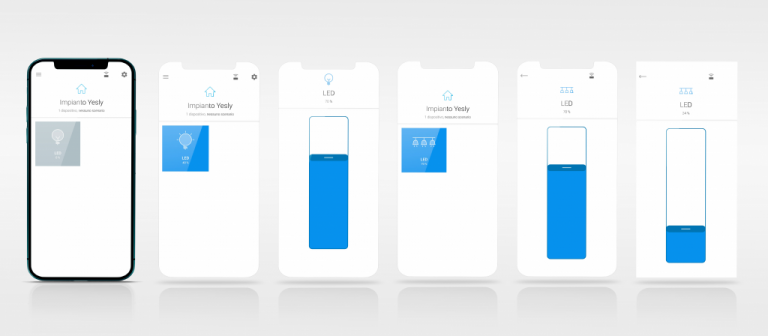

Identificabili dal codice 15.xx.x.xxx.Bxxx, sono dotati di connettività Bluetooth (sicura, con crittografia a 128 bit) che consente una pratica configurazione da smartphone, tramite apposita app per l’installatore “Finder Toolbox” e successiva regolazione attraverso l’app “Finder YESLY” (destinata all’utilizzatore finale).

Della gamma dimmer YESLY fanno parte:

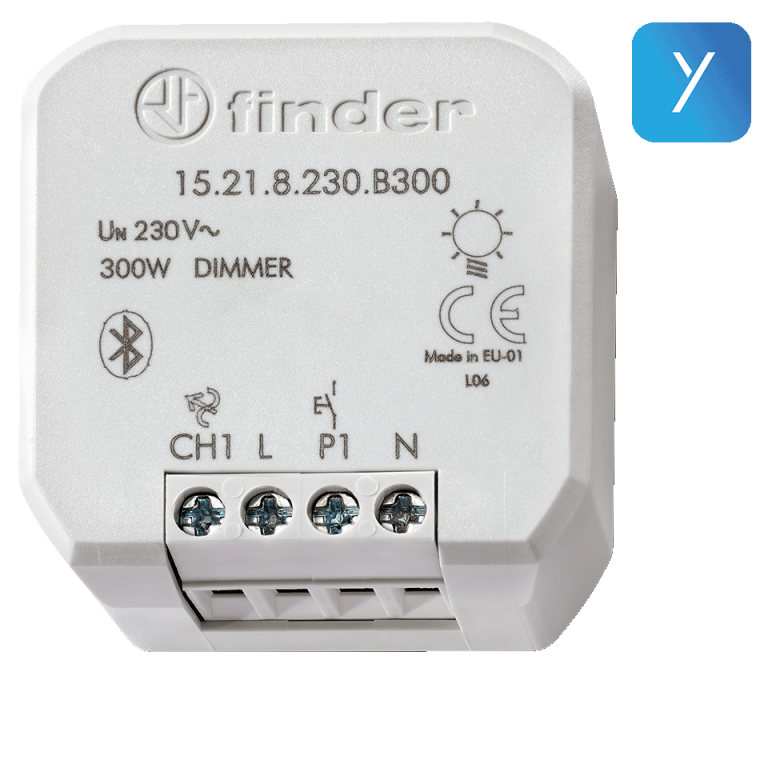

• il dimmer tipo 15.21.8230.B300 da incasso, metodo di regolazione leading edge e trailing edge, con e senza memoria di programmazione;
• il dimmer tipo 15.71, da frutto, metodo di regolazione leading edge e trailing edge, con e senza memoria di programmazione.

Fra i vantaggi  derivanti dall’installazione di un dimmer smart, c’è anche l’elevata possibilità di personalizzazione. Su tutti i dimmer Smart Finder infatti è possibile impostare, attraverso l’apposita app Finder Toolbox:

• dimmata minima (range 5% – 60%)
• tempo di transizione ON/OFF durante un impulso breve
• tempo di transizione durante un impulso lungo
• Memoria
• Ripristino dopo Blackout
• Impostare il tempo di transizione degli scenari

Tremolio delle luci, a cosa è dovuto?

Il flickering della lampada è un effetto correlato alla dimmerizzazione, ma dipende molto dalle caratteristiche  del circuito di alimentazione della lampada. Può essere evitato scegliendo il metodo più appropriato tra trailing edge e leading edge, e in alcuni casi aumentando il livello minimo di dimmerizzazione.

Una volta spenta la lampada, questa resta ancora leggermente accesa. È un difetto?

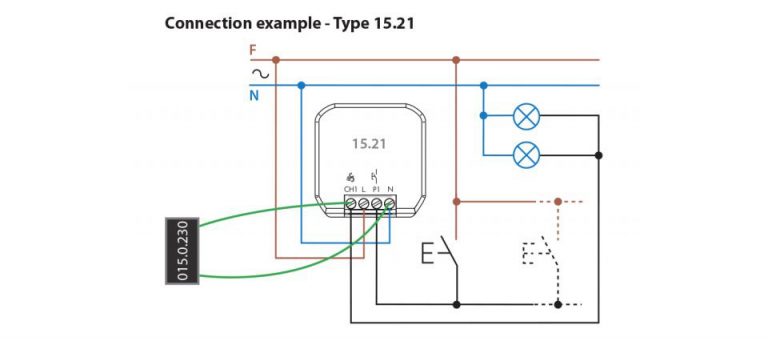

Capita che seppure il dimmer sia spento, le lampade restino accese al minimo. Questo perché potrebbe restare della corrente residua sulla lampade LED. Per ovviare a questo inconveniente è sufficiente installare un modulo di soppressione di corrente residua, che ha lo scopo di annullare questo effetto.
