Gamme Finder certifiée ATEX / HazLoc / IECEx

POSITION DE LA GAMME FINDER

L’ensemble des produits Finder certifiés ATEX/IECEx/HazLoc présentés dans cet article sont classés Catégorie 3G (Zone 2, gaz). Le marquage ATEX comporte systématiquement les indicateurs “3G” et “Gc” (Equipment Protection Level) et le marquage HazLoc indique “Class I Div 2” ou “Class I Zone 2”.

Certifications et marquage Série 39

• ATEX : II 3G Ex ec nC IIC Gc
• HazLoc : Class I, Div. 2 Groups A, B, C, D. (selon types et versions)
• Selon types : T5 ou T6 (dépend de la version alimentation/courant)

Points de vigilance : Série 39

• Bien vérifier la version : EMR, SSR, temporisée — les certifications et courants diffèrent selon les sous-références
• La classe de température (T5 ou T6) dépend de la version ; toujours vérifier la fiche technique de la référence exacte
• Les bornes automatiques (Push-in) ne sont pas disponibles sur toutes les variantes

Applications typiques : Série 39

• Interfaçage entrées/sorties d’automates (PLC) en Zone 2
• Commande de petits actionneurs et électrovannes
• Interface capteurs/détecteurs avec signalisation LED
• Temporisation intégrée sur rail DIN, sans module additionnel

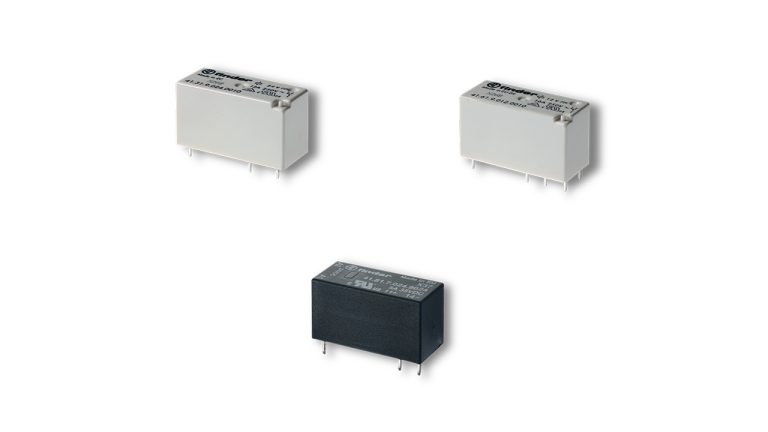

Certifications et marquage Série 41

• IECEx : Ex nC IIC Gc
• ATEX : II 3G
• HazLoc :
  Cl I, Div 2, Gr A,B,C,D
  Cl I, Zn 2, AEx Nc IIc Gc
  Ex nC IIc Gc U
• Suffixe X : conditions particulières d’utilisation -> consulter le certificat

Points de vigilance : Série 41

• Suffixe X obligatoire : les conditions d’utilisation sécurisée sont détaillées dans le certificat IECEx/ATEX et la notice ; les respecter est une obligation réglementaire
• Prévu pour intégration OEM : la conformité de la carte / enveloppe finale reste de la responsabilité de l’intégrateur
• Vérifier la tension de bobine compatible avec l’alimentation de la carte

Applications typiques : Série 41

• Cartes de commande de machines ou de process en Zone 2 / Div 2
• Modules électroniques industriels (OEM) déployés en environnements classés
• Systèmes embarqués dans équipements de mesure ou de régulation

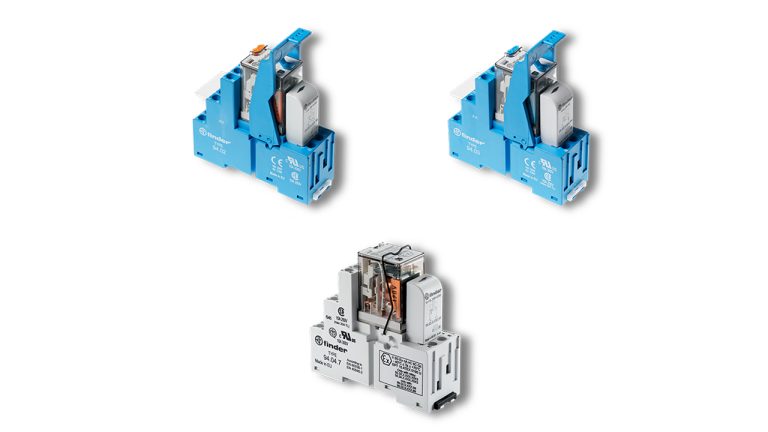

Certifications et marquage Série 58

• IECEx : Ex ec nC IIC Gc
• ATEX : II 3G Ex ec nC IIC Gc
• HazLoc : Class I, Div. 2 Groups A, B, C, D. (plages spécifiées par type)
• Suffixe U : composant ATEX — intégration dans enveloppe conforme obligatoire

Points de vigilance : Série 58 (derating thermique)

• Le courant admissible est réduit (derating) lorsque la température ambiante est élevée ou que plusieurs interfaces sont montées côte à côte sans espacement
• Au-delà de 5 interfaces montées côte à côte : consulter les tableaux de derating du catalogue pour déterminer le courant maximum admissible
• Prévoir une ventilation adéquate dans l’armoire, en particulier pour des charges inductives continues
• Suffixe U : l’enveloppe doit apporter la protection complémentaire requise par le marquage de zone

Applications typiques : Série 58

• Interface PLC ↔ charges (bobines d’électrovannes, petits actionneurs) en Zone 2
• Séparation galvanique et distribution de signaux dans armoires classées
• Combinaison avec Série 86 pour temporisation intégrée au support

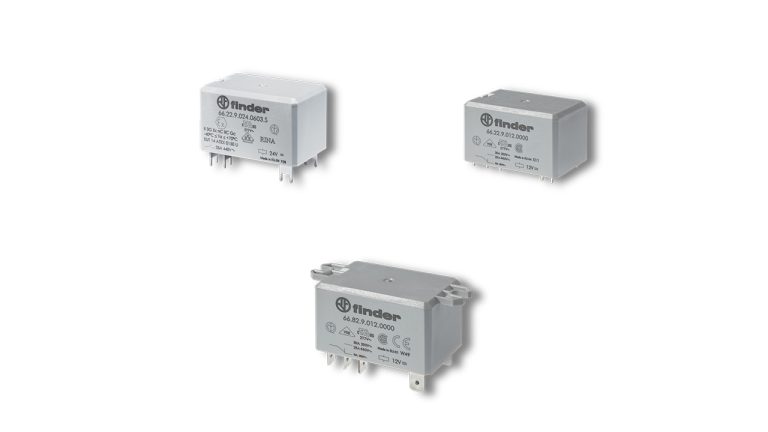

Certifications et marquage Série 66

• ATEX : II 3G Ex ec nC IIC Gc
• HazLoc : Class I, Div. 2 Groups A, B, C, D
• Suffixe U : composant ATEX, montage en enveloppe obligatoire

Points de vigilance : Série 66 — conditions d’intégration

La Série 66 porte le suffixe U, ce qui implique :

• Montage obligatoire dans une enveloppe offrant au minimum le degré de protection IP54
• L’enveloppe doit satisfaire aux exigences Ex e (sécurité augmentée) et EPL Gc
• Pour les charges inductives (moteurs), prévoir une protection antiparasites adaptée
• La version onduleurs PV nécessite de sélectionner la référence avec intervalle ≥ 1,5 mm, conformément aux exigences VDE

Applications typiques : Série 66

• Chauffage résistif (résistances de chauffage en zone classée)
• Commande de petits moteurs ou pompes en Zone 2
• Distribution de puissance en armoire classifiée
• Onduleurs photovoltaïques déployés en atmosphère explosive (version intervalle ≥ 1,5 mm)

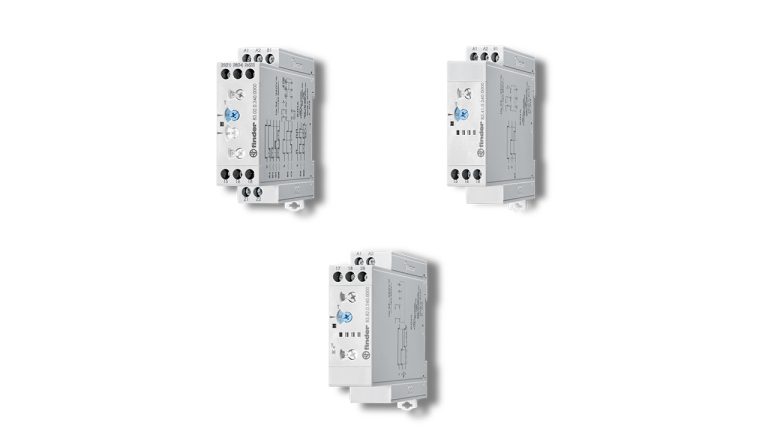

Certifications et marquage Série 83

• IECEx : IECEx ULD 23.0013 X
• ATEX : UL 23 ATEX 3005 X – II 3G Ex ec nC IIC T4 Gc X
• HazLoc : UL dossier E497395 –
  • Class I, Div. 2 Groups A, B, C, D
    Class I, Zone 2, AEx ec nC IIC T4 Gc;
    Ex ec nC IIC T4 Gc X,
• Suffixe X : conditions particulières obligatoires — consulter certificat et notice

Points de vigilance : Série 83

• Suffixe X : les conditions particulières (câblage, enveloppe, etc.) sont détaillées dans le certificat IECEx ULD 23.0013 X — respecter impérativement
• L’alimentation universelle (24–240 V AC/DC) est un atout mais nécessite de vérifier la tension nominale de la bobine lors du câblage
• Vérifier la compatibilité entre la fonction de temporisation sélectionnée et le schéma de l’application

Applications typiques : Série 83

• Temporisation de démarrage ou d’arrêt d’équipements en zone classée
• Temporisation de ventilation/purge avant démarrage de moteurs (Zone 2)
• Anti-rebond, séquences de commande, clignotement de signalisation
• Surveillance de présence signal (watchdog) dans armoires classifiées

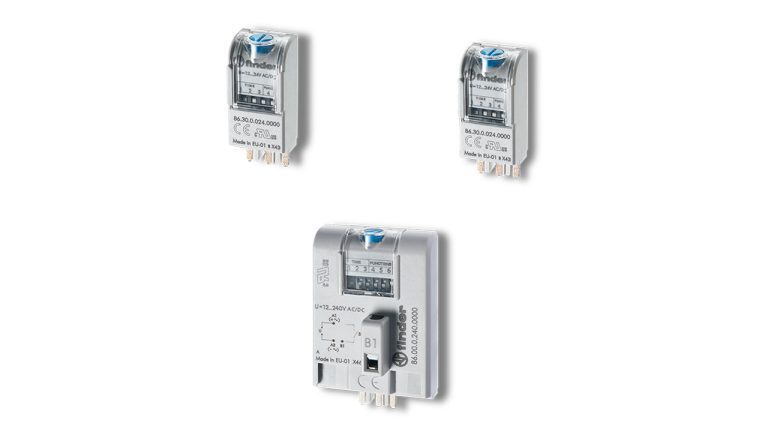

Certifications et marquage Série 86

• ATEX : EPTI 17 ATEX 0264 U — II 3G Ex ec nC IIC Gc
• Suffixe U : composant ATEX — conçu pour être utilisé uniquement avec les interfaces et supports compatibles (Série 58 uniquement). Quand utilisé avec d’autres relais, ils ne sont plus considérés comme des composants ATEX

Points de vigilance : Série 86

• Strictement conçu pour être utilisé avec les interfaces et supports Série 58 compatibles — ne pas utiliser avec d’autres supports
• Le marquage U impose que l’ensemble (module + interface + support + enveloppe) soit évalué globalement pour la conformité ATEX/Zone 2
• Vérifier la compatibilité de la plage de temps sélectionnée avec les exigences de l’application

Applications typiques : Série 86

• Ajout d’une fonction de temporisation à un relais d’interface Série 58 existant, sans relais temporisé additionnel
• Temporisation de commande d’actionneurs directement depuis l’armoire d’interfaçage
• Réduction de l’encombrement dans les armoires classifiées denses

Scénario 1 : Commande d’électrovanne en Zone 2

• Contexte : Zone 2 / Class I Div 2 — commande d’une électrovanne 24 V DC depuis un PLC.
• Série conseillée : Série 58 — interface 6 A, 2 inverseurs, bornes Push-in (58.P2), alimentation 24 V DC.
• Justification : montage rail DIN, séparation galvanique PLC/charge, plusieurs inverseurs disponibles pour commande et retour de position.

Scénario 2 : Temporisation de ventilation/purge avant démarrage moteur en Zone 2

• Contexte : Zone 2 — purge obligatoire d’une durée de 5 minutes avant démarrage d’un moteur dans une zone classée.
• Série conseillée : Série 83 — fonction DI (retard à l’enclenchement), plage 0–10 min, alimentation 230 V AC.
• Justification : plage de temps 0,05 s à 10 jours, alimentation universelle, marquage IECEx ULD 23.0013 X.

Scénario 3 : Intégration OEM sur carte électronique (Zone 2)

• Contexte : Fabricant d’équipements (OEM) — carte de contrôle avec relais intégrés, déployée en Zone 2 / Div 2.
• Série conseillée : Série 41 — relais PCB 8 A (2 inverseurs) ou 16 A (1 inverseur), IECEx/ATEX/HazLoc.
• Justification : faible encombrement sur PCB, triple certification (IECEx FTZU 14.0034X / ATEX FTZU 14 ATEX 0099X / HazLoc).

Scénario 4 : Commutation de puissance / chauffage en Zone 2

• Contexte : Zone 2 — commutation d’une résistance de chauffage (8 kW / 230 V AC).
• Série conseillée : Série 66 — relais 30 A, bobine 230 V AC, montage rail DIN dans enveloppe IP54 minimum.
• Justification : courant suffisant pour charge résistive, ATEX EPTI 17 ATEX 0347 U, conditions U respectées via enveloppe IP54.

Scénario 5 : Onduleur PV en environnement classé Zone 2

• Contexte : Zone 2 — installation photovoltaïque avec onduleur dans un bâtiment de zone industrielle classée.
• Série conseillée : Série 66 — version avec intervalle de contact ≥ 1,5 mm (référence VDE), montage PCB dans l’onduleur.
• Justification : la version intervalle élargi répond aux exigences normatives PV et au marquage ATEX Zone 2.

Scénario 6 : Temporisation intégrée au support relais (gain de place)

• Contexte : Zone 2 — armoire compacte, un relais d’interface Série 58 doit être temporisé sans ajout d’un module supplémentaire sur rail.
• Série conseillée : Série 86 — module de temporisation monté sur le support de la Série 58.
• Justification : architecture compacte, plage 0,05 s à 100 h, ATEX EPTI 17 ATEX 0264 U, Class I Div 2 T6.

ERREURS POTENTIELLES LORS DE LA SÉLECTION ET DE L’INTÉGRATION

• Ignorer le suffixe X : les conditions particulières ne sont pas optionnelles — leur non-respect invalide la certification
• Utiliser un composant U sans enveloppe conforme : un relais marqué U ne peut pas être installé en zone classée sans une enveloppe apportant la protection requise
• Négliger le derating thermique : dans une armoire dense (plus de 5 interfaces côte à côte), le courant admissible est réduit — toujours consulter les tableaux de déclassement
• Confondre groupe de gaz et classe de température : vérifier séparément que le groupe (IIC, IIB, IIA) et la classe T (T4, T5, T6) correspondent aux exigences de la zone
• Ne pas vérifier la validité du certificat IECEx : contrôler systématiquement sur iecex.com avant déploiement
• Utiliser un seul certificat pour toute la gamme : chaque série a ses propres numéros de certificats — ne pas transposer les certifications d’une série à l’autre

Vérification IECEx (obligatoire)

Les certificats IECEx valides sont intégralement listés dans la base de données publique du site iecex.com. Un certificat absent de cette liste n’est pas un certificat IECEx valide. La vérification doit être effectuée avant tout déploiement en zone classée et renouvelée périodiquement (les certificats peuvent être retirés ou mis en révision).
