Relés Finder são fundamentais para a geração, transmissão e distribuição de energia

A Finder tem em seu DNA a inovação como uma de suas alavancas propulsoras para oferecer a solução ideal aos diversos segmentos das indústrias brasileiras. Dentre as diversas soluções oferecidas pela Finder destacamos aquela que literalmente nos move todos os dias para entregar agilidade e segurança na geração, transmissão e distribuição de energia: a fabricação dos relés biestáveis e relés rápidos.

BLOG

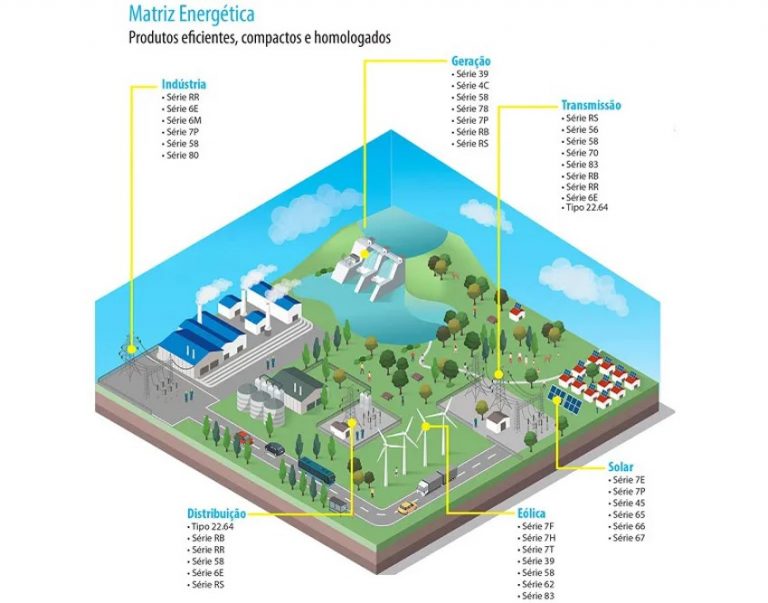

Como é a matriz energética brasileira?

Composta de diferentes fontes de energia, a matriz energética brasileira tem como destaque a hidrelétrica. Segundo dados do Balanço Energético Nacional Interativo, 64,9% da energia consumida no Brasil é de fonte hidráulica.

Além da hidrelétrica, a matriz energética do Brasil também é dividida em: gás natural (9,3%), eólica (8,6%), biomassa (8,4%), carvão e derivados (3,3%), nuclear (2,5%), derivados do petróleo (2,0%), solar (1,0%).

Como a energia elétrica chega até as nossas casas?

Saindo da usina hidrelétrica, a energia precisa ter a sua tensão elevada para evitar perdas durante o trajeto da usina até o ponto de consumo (residências, indústrias, comércios, shoppings, hospitais, etc).

Para  isso, a energia elétrica passa por subestações elevadoras, para somente depois seguir para as linhas de transmissão, que são todas interligadas e formam o SIN – Sistema Interligado Nacional.

A energia, que ainda está em extra alta tensão, é transportada pelas linhas de transmissão do SIN – Sistema Interligado Nacional

Chegando até as subestações de transmissão, onde sua tensão é baixada para o nível adequado do sistema elétrico da concessionária de energia de cada região.

Após isto, a energia continua sendo transportada, desta vez para a subestação de distribuição.

Neste ponto, os grandes consumidores que recebem a energia em média tensão, como no caso das indústrias, shoppings e hospitais poderão ser conectados à rede de distribuição da concessionária de energia.

E para chegar até as residências…

A energia passa por mais uma redução de tensão, que ocorre nos transformadores das redes de distribuição, aérea ou subterrânea, onde a tensão é rebaixada para 220V ou 127V.

É simplesmente fascinante pensar em todo o caminho que a energia percorre até chegar aos pontos de consumo, e nós da Finder temos muito orgulho em fabricarmos produtos que fazem parte de todo o trajeto da energia, desde a geração até a distribuição de energia de milhares de brasileiros.

Relés Finder: testados, homologados e certificados

Eficientes, compactos e homologados, os Relés Finder atendem, de maneira única e exclusiva, o que muitos procuram em um relé para geração, transmissão e distribuição de energia: agilidade em seu acionamento.

A Finder, uma empresa italiana com mais de 70 anos de história, e presente no Brasil desde 1998, é um dos fabricantes com o maior número de homologações e certificações do mundo. Isto garante alta confiabilidade para cada tipo de aplicação, traduzidas em um produto seguro e confiável.

Os produtos Finder são 100% testados durante todo o seu processo de fabricação

A Série RR (relés rápidos) e RB (relés biestáveis) possuem declaração de conformidade emitida pela UKCA atendendo aos requisitos das normas vigentes para a fabricação de equipamentos elétricos IEC 63000:2018 e IEC 17050-1:2010 e garantindo a segurança, o desempenho e a confiança necessária.

Conheça as declarações de conformidade das Séries RR e RB.

UKCA Declaration of Conformity According to BS EN ISO/IEC 17050-1:2010

Declaração de Conformidade IEC EN 61810-1:2015 e  EN 60664-1:2007

Como os relés Finder podem ajudar nos processos de geração de energia?

A fabricação dos relés biestáveis e relés rápidos da Finder tem como principais diferenciais a velocidade no seu tempo de atuação,o número de contatos reversíveis, seu tamanho compacto e a facilidade de montagem em trilho.

E por que isto é tão importante no processo de geração da energia elétrica?

A Série RB (relé biestável) está presente na geração, transmissão e distribuição de energia sendo  essencial em todas as etapas do processo da matriz energética porque pode ser utilizado para sinalização, comando remoto, comando local e ainda possui a lógica de intertravamento: quando um comando está sendo recebido (SET ou RESET) o produto funciona com a lógica de prioridade, executando a ação que foi solicitada primeiro.

Conheça todas as características técnicas do Relé Biestável acessando nosso catálogo completo aqui.

A Série RR (relé rápido) de comando e sinalização, muito utilizado em estações e subestações de transmissão e distribuição de energia, tem como principal vantagem a agilidade no seu acionamento, uma característica fundamental para o setor de energia, visto que no momento de uma falha a ação de todos os produtos envolvidos para desligamento da subestação devem ser o mais rápido possível, pois a cada milisegundo a corrente aumenta exponencialmente. A agilidade no processo de proteção reduz os potenciais danos na rede.

Conheça os diferentes tipos de relés rápidos da Finder: RR.14.9 e RR.24.9, e todas suas características técnicas aqui.

Escolher Finder, é escolher sempre o melhor.

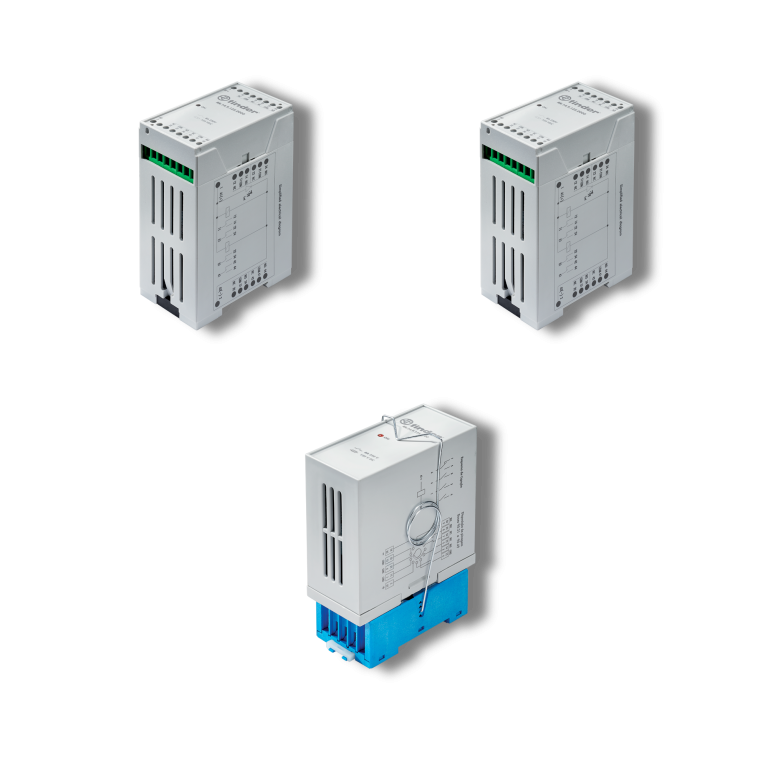

SÉRIE
RR

A Série RR Finder é composta por relés rápidos, com tempo de acionamento ≤ 3 ms. Sua versão modular pode ser instalada diretamente em trilhos DIN 35mm. Além disso, possui uma versão plug-in para base undecal.

Seguem as principais características dos produtos:

  • 4 contatos reversíveis ou 3 contatos NA + 1 contato reversível
  • Tensão de alimentação DC
  • Tempo de operação ≤ 3 ms
  • LED para presença de alimentação da bobina
  • Montagem em trilho DIN 35 mm (EN 60715

A versão plug-in, RR.24, possui conexão undecal, sendo adequada para montagem na base tipo 90.21.

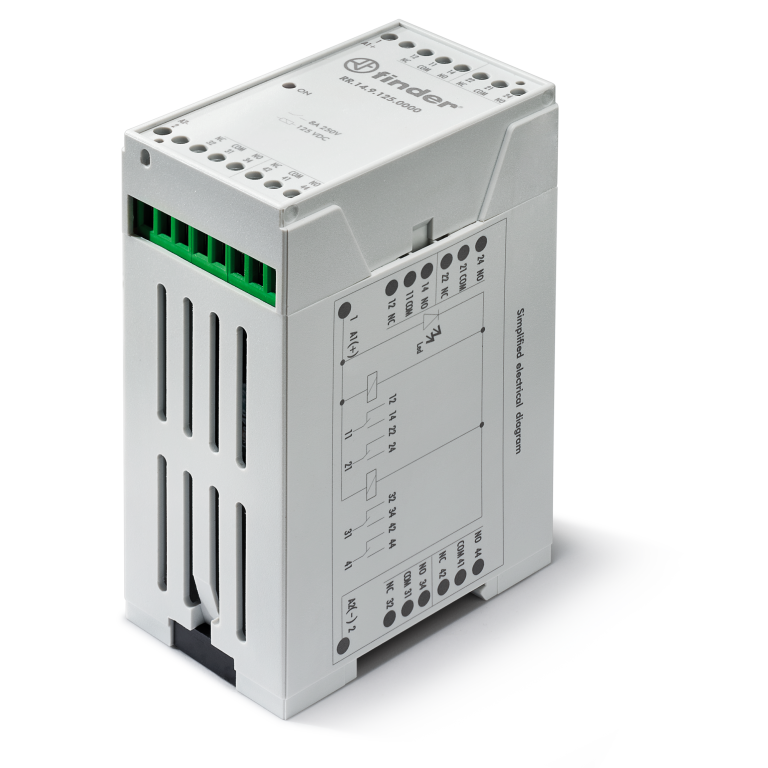

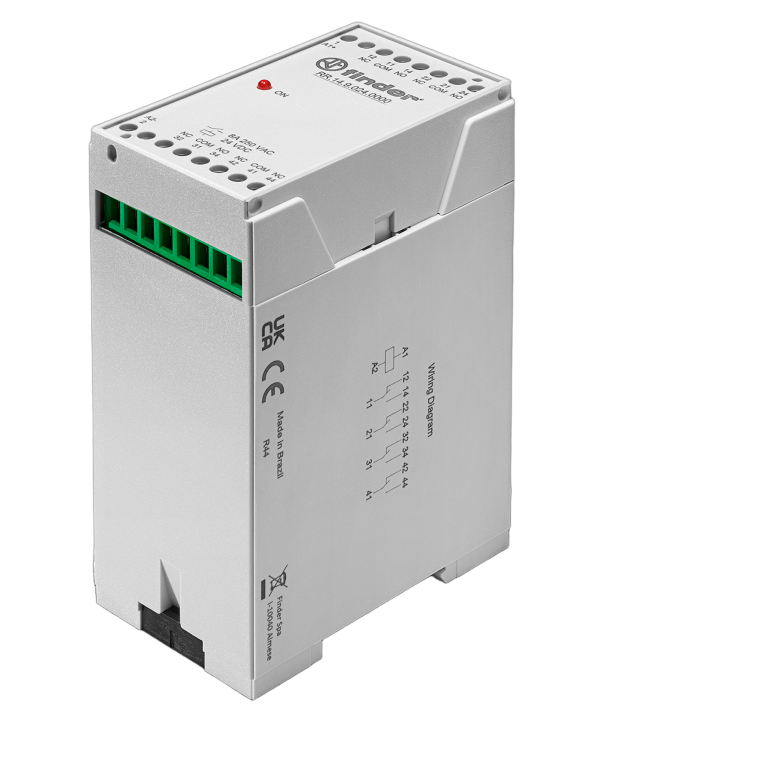

Tipo RR.14 - Relé rápido

Relé rápido tipo RR.14 para montagem em trilho de 35 mm (EN 60715)

Características

  • 4 contatos reversíveis ou 3 reversíveis + 1 NA
  • Tensão de alimentação DC
  • Tempo de atuação ≤ 3 ms
  • LED para sinalização de alimentação da bobina

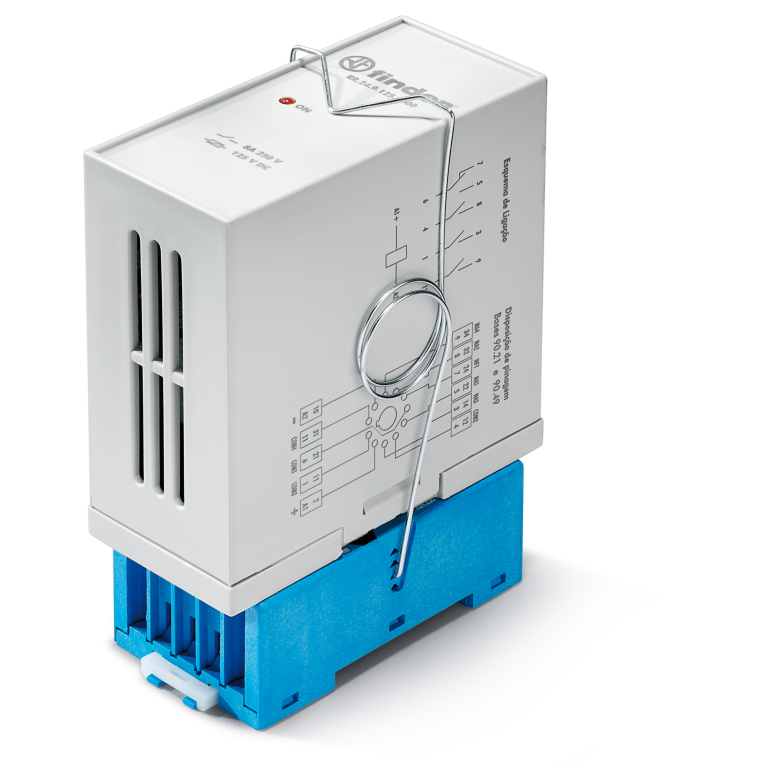

Tipo RR.24 - Relé rápido

Relé rápido tipo RR.24, plug-in para montagem em base 90.21

Características

  • 4 contatos reversíveis ou 3 reversíveis + 1 NA
  • Tensão de alimentação DC
  • Tempo de atuação ≤ 3 ms
  • LED para sinalização de alimentação da bobina a
  • Plug-in para montagem em base 90.21



SÉRIE
RB

A Série RB Finder é composta por relés biestáveis com foco para aplicações de comando e sinalização de circuitos, mas também podem ser utilizados para aplicações de bloqueio, respeitando seus limites de corrente.

Nas versões modulares podem ser instalados diretamente em trilhos DIN 35mm.

Além disso, possui uma versão plug-in para base undecal.

Seguem as principais características dos produtos:

  • 2, 4 ou 10 contatos reversíveis
  • Tensão de alimentação DC
  • Possuem duas bobinas (uma para SET e outra para RESET)
  • Comandos de SET e RESET remotos e/ou via botões frontais
  • Prioridade de comando entre SET e RESET
  • Montagem em trilho DIN 35mm (EN 60715)
  • Contatos sem Cádmio.

A versão plug-in, RB.22, possui conexão undecal, sendo adequado para montagem na base tipo 90.21.

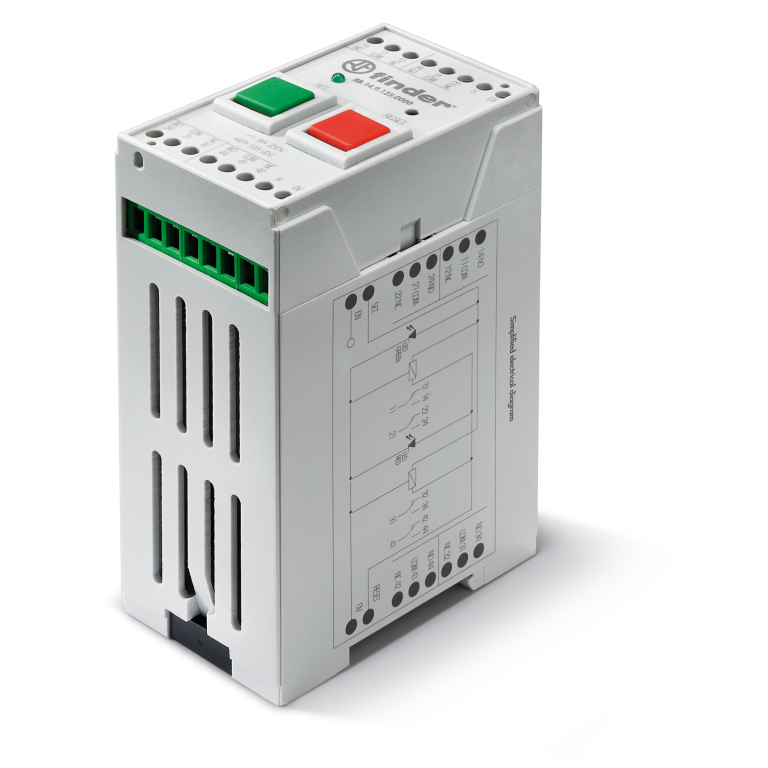

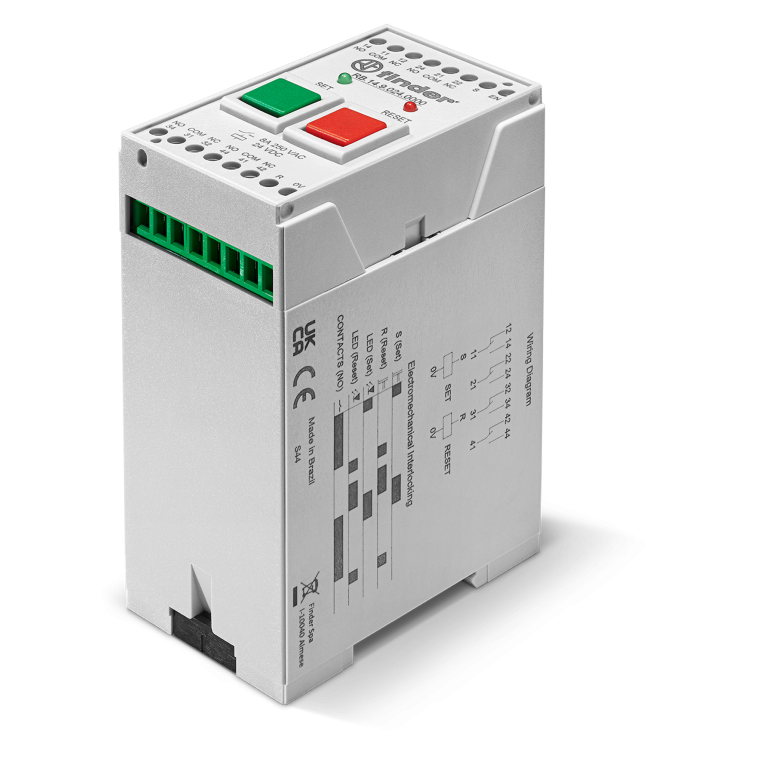

Tipo RB.14 - Relé biestável

Relé biestável tipo RB.14 8 A para controle e sinalização, adequado para montagem em trilho de 35 mm (EN 60715)

Características

  • 2 ou 4 contatos reversíveis
  • Tensão de alimentação DC
  • Versão com bobina dupla
  • Comandos SET e RESET remotos
  • LED para sinalizar o status do comando
  • Contatos sem cádmio
Tipo RB.22 - Relé biestável

Relé biestável tipo RB.22 8 A para controle e sinalização, plug-in para montagem em base 90.21

Características

  • 2 ou 4 contatos reversíveis
  • Tensão de alimentação DC
  • Versão com bobina dupla
  • Comandos SET e RESET remotos
  • LED para sinalizar o status do comando
  • Contatos sem cádmio
