L’illuminazione ottimale per il quadro elettrico

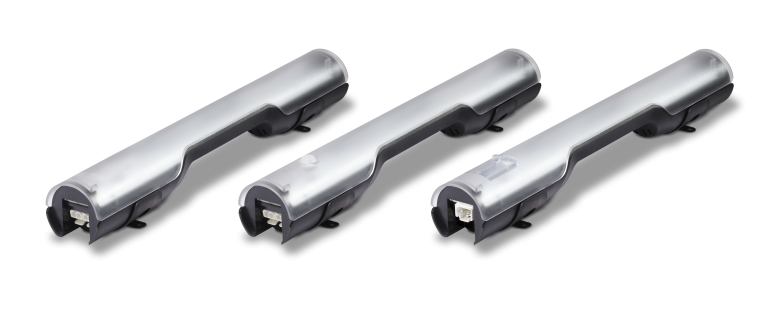

Le lampade Serie 7L di Finder sono state progettate per garantire sempre la giusta illuminazione all’interno dei quadri e degli armadi elettrici.

FOCUS PRODOTTI

Una corretta illuminazione nei posti di lavoro garantisce il benessere visivo e le condizioni ottimali per svolgere, in sicurezza, gli interventi di manutenzione.
A livello normativo, ad oggi, gli armadi e i quadri elettrici non si distaccano da qualsiasi altro ambiente lavorativo ed esigono uno studio attento e particolareggiato dei dispositivi luminosi da installare.
Al momento della valutazione i riferimenti normativi di cui si deve tener conto sono:

  • allegato IV “Requisiti dei luoghi di lavoro” del D.Lgs. 81/2008;
  • UNI EN 12464-1:2011  “Luce e illuminazione – illuminazione dei posti di lavoro”.


In particolare, quest’ultima normativa definisce l’obbligo di installazione di “lampade di illuminazione notturna” atte a poter operare nella più totale sicurezza in casi di manutenzione ordinaria o straordinaria.

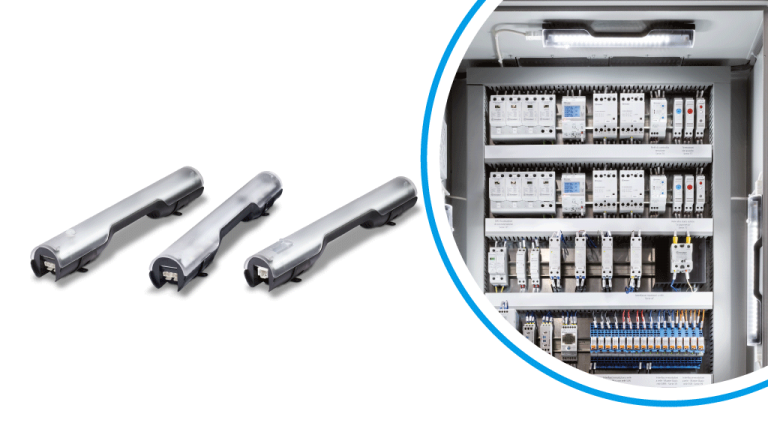

La gamma di lampade LED per il quadro elettrico Finder è composta da una vasta proposta di dispositivi che differiscono tra loro per luminosità irradiata, alimentazione e tipologia di cablaggio.
L’ampio assortimento di oltre 20 differenti versioni garantisce un’installazione ottimale in qualsiasi applicazione, assicurando una luminosità adeguata per le operazioni di controllo e manutenzione degli operatori.

Il vantaggio dell’illuminazione LED

L’aumento della durata media, l’abbattimento dei costi di manutenzione e l’assenza di sostanze potenzialmente tossiche rendono il LED la scelta migliore per l’illuminazione.
Parlando di illuminazione del quadro/armadio elettrico la caratteristica che più rende adeguata la scelta del led è il fattore
termico. Infatti, in un sistema di illuminazione LED, la parte dell’energia generata che si trasforma in calore viene minimizzata al fine di non impattare sulla temperatura interna del quadro e quindi sul funzionamento generale dei dispositivi installati.

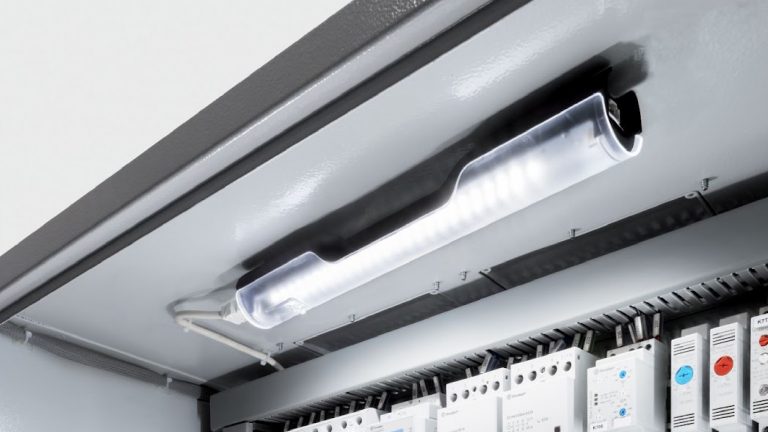

Questa importante caratteristica permette un’installazione permanente della lampada all’interno dell’armadio elettrico con due principali vantaggi: pochissimi interventi di manutenzione e un’illuminazione ottimale in ogni punto del quadro

La luce che serve, dove serve: lumen e alimentazione

La proposta Finder per l’illuminazione del quadro elettrico è stata studiata per soddisfare varie esigenze applicative e di illuminazione.
Due dei fattori maggiormente noti che differenziano le versioni della Serie 7L sono: i lumen, 600 o da 1200 a seconda dei tipi, e l’alimentazione, 24V AC/DC e  230V AC/DC a seconda delle versioni.

Come calcolare quante lampade sono necessarie?
I lumen ottimali, ovvero il corretto flusso luminoso emesso, dipendono sia dall’intensità della luce emessa (lux) sia dalla superficie da illuminare (mq) e il calcolo per una valutazione della quantità dei dispositivi si ottiene semplicemente moltiplicando questi due fattori.
Ad esempio, per illuminare un quadro di medie dimensioni – 2 mq – sarà necessaria una singola lampada Tipo 7L da 600 lumen.

Sistema di accensione delle lampade

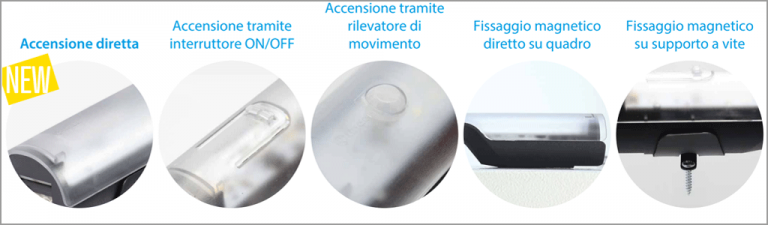

Le lampade Finder vantano inoltre ben 3 differenti tipi di accensione:

  • Diretta per l’accensione del dispositivo attraverso il collegamento diretto all’alimentazione;
  • Tramite pulsante ON/OFF, per il comando dell’accensione e dello spegnimento in modo manuale;
  • Tramite rilevatore di movimento con sensore a infrarossi per l’accensione della lampada una volta rilevato un movimento.



Fissaggio semplice e personalizzabile

Le necessità di ogni quadro cambiano di volta in volta, modificandosi in relazione all’applicazione di riferimento; per questo l’illuminazione studiata da Finder si differenzia per due tipi di fissaggio: magnetico diretto o tramite supporto a vite

Innesto delle lampade

Tutte le versioni delle lampade per Serie 7L sono installabili tramite cablaggio singolo con morsetti a innesto rapido push-in oppure con connettori plug-in per il collegamento singolo/multiplo. Quest’ultima tipologia permette un collegamento semplice fino a 7 lampade per creare sistemi di illuminazione con connessione multipla all’interno di impianti più complessi o quadri elettrici di maggiori dimensioni.



Finder è il miglior partner per la progettazione del tuo quadro elettrico. Contattaci per avere una consulenza personalizzata!
