Relés biestables y relés rápidos para aplicaciones de energía y / o seguridad
Las aplicaciones de seguridad dentro de un sistema de energía deben seguir las normas de referencia EN 61810-1, EN 61810-2, EN 61810-7 y pueden tener lugar a través de sistemas electrónicos o electromecánicos.
Finder ofrece una gama de productos dedicados a asegurar el sistema, capaces de intervenir de manera segura y oportuna en caso de necesidad o anomalía.
Dentro de esta gama encontramos productos adecuados para aplicaciones donde se requiera el cumplimiento eléctrico de las especificaciones ENEL LV15 y LV16.

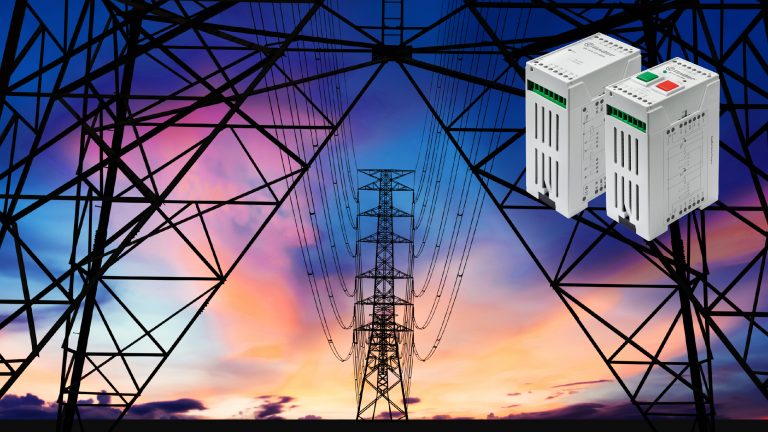

Estos son los relés biestables de la Serie RB y los relés rápidos de la Serie RR.
Relés biestables - Serie RB
Este tipo de relé, a diferencia de las versiones monoestables, se caracteriza por un estado prolongado de excitación (o desexcitación), que puede ser interrumpido por una señal capaz de generar un cambio. Por ejemplo, un estado de excitación (SET) permanecerá así hasta que se haga cargo de un estado de RESET.
Las características de los relés biestables de la serie RB son:
- 2, 4 o 10 contactos de intercambio 8 A
Voltaje de fuente de alimentación DC
Disponible en versión modular o para montaje en bases de la serie 90
Comandos SET y RESET a bordo o de forma remota
Capacidad de ruptura DC13: 0.2A a 110V DC L / R = 40ms
Descargue la documentación dedicada y obtenga más información sobre la información técnica.
Relés rápidos - Serie RR
Esta categoría de dispositivos está formada por relés monoestables con alto tiempo de reacción y reporte inmediato de la anomalía.
Las características de los relés rápidos de la Serie RR son:
- 4 contactos de intercambio 8 A
Voltaje de suministro DC
Disponible en versión modular o para montaje en bases de la serie 90
Tiempo de respuesta <3 ms
Capacidad de ruptura DC13: 0.2A a 110V DC L / R = 40ms
Obtenga más información sobre los relés rápidos en la página del producto dedicada.
¿Cómo funcionan los relés biestables y los relés rápidos?
Los relés biestables y los relés rápidos son dispositivos que se instalan para el control y seguridad de los sistemas.
De acuerdo con las reglas de diseño e instalación, en caso de anomalía, los relés biestables activarán el estado cerrado de los contactos hasta que un operador devuelva físicamente el sistema a la condición de reposo mediante un pulso de reinicio.
El principio de instalación de estos productos sigue una lógica de “cadena” basada en un relé biestable conectado a n * relés rápidos, a su vez conectados a n * sistemas de control de planta.
En caso de anomalías, los relés biestables adquirirán la señal de error mediante la activación de los relés rápidos conectados a ellos que, al liberar todos los circuitos conectados a ellos en el menor tiempo posible, pondrán el sistema en “seguridad”.
Finalmente, el operador reseteará el estado del relé biestable, devolviendo toda la cadena a su trabajo habitual.
Las aplicaciones de los relés de las series RR y RB
Los relés de las series RR y RB se utilizan en plantas y sistemas que cumplen con las especificaciones de referencia LV15, LV16. P.ej:
- sistemas de mando, protección, control, automatización;
sistemas de protección, comando y control para plantas de generación de energía
sistemas de automatización de turbinas, alternadores o transformadores
en cadenas de seguridad (relés de disparo) de sistemas de control y mando como depósitos, presas y válvulas
Dentro de una planta, estos productos tienen aplicaciones diferentes pero complementarias:
Los relés biestables se pueden utilizar siempre que se requiera una función de mantenimiento de señal combinada con una operación de reinicio (eléctrica y / o manual) del personal de la planta.
Los relés rápidos se utilizan principalmente en “cadenas de seguridad” compuestas por un sistema de adquisición de errores TRIP capaz de dar un pulso al relé rápido, lo que a su vez permite conmutar las protecciones en el menor tiempo posible.
Eficiencia, seguridad y calidad: todas las ventajas de los relés Finder
Las principales ventajas vinculadas al uso de este tipo de relés están, por tanto, ligadas al tema de la seguridad.
Pero el uso de relés rápidos Finder también le permite optimizar la señal y el tiempo de acción.
Los relés de la serie RR, de hecho, intervienen con un tiempo de menos de 3 milisegundos. Esta ventaja es evidente si consideramos que el tiempo de acción promedia un tiempo que varía de 10 a 15 milisegundos. Este período de tiempo puede parecer insignificante pero, sumado a todos los dispositivos instalados en un sistema, puede crear serios problemas de seguridad para el propio sistema y / o para los operadores involucrados.
Descubra la gama completa de relés industriales Finder o contáctenos para obtener más información y un presupuesto.
