La Evolución de la Interfaz a Relé: desde la placa Celeron al modelo Push-in
Si trabajas con automatización industrial, comando y control, probablemente ya has especificado o reemplazado una interfaz a relé en algún tablero eléctrico. Pero, ¿sabes cómo evolucionó este producto a lo largo de los años hasta llegar a los modelos compactos y de conexión Push-in que usamos actualmente? Descubre en este artículo cómo Finder, empresa pionera en la fabricación del relé de impulso, hace parte de esta evolución.
¿Qué es una interfaz a relé?
Una interfaz a relé es un dispositivo utilizado para aislar y controlar circuitos eléctricos, permitiendo activar cargas de mayor corriente (motores, válvulas solenoides, contactores) a partir de señales de baja potencia, como las enviadas por un Controlador Lógico Programable (PLC).
Es ampliamente utilizado en la protección de equipos electrónicos sensibles y en la conmutación de cargas resistivas, inductivas o capacitivas, y se construye con base en relés electromecánicos o de estado sólido.
La historia de la interfaz a relé Los primeros modelos: relés soldados en la placa Celeron
La historia de las interfaces a relé comienza en la década de 1970, con relés soldados directamente en una placa conocida como placa Celeron.
Los terminales eran conectados en cables conductores mediante soldadura, y la fijación en tableros eléctricos se realizaba con tornillos.
Este modelo permitía concentrar varios relés en una sola placa, organizando la conmutación de cargas y los aislamientos galvánicos entre circuitos.
Sin embargo, con el aumento del uso de equipos eléctricos, la necesidad de mantenimiento de estos relés creció exponencialmente y, con ello, la necesidad de mantenimientos creció.
Este formato constructivo se convirtió en un verdadero desafío para los equipos de mantenimiento: como los relés estaban soldados a la placa, cualquier falla requería que un técnico se desplazara al lugar.
El resultado eran largas horas de equipos detenidos, indisponibilidad de servicios y altos costos de mantenimiento.
La llegada de los bornes de conexión
El primer avance significativo llegó con la introducción de bornes de conexión entre las interfaces y los equipos controlados (válvulas solenoides, motores, entre otros). Este cambio permitió, por primera vez, realizar el mantenimiento en un lugar diferente al de la instalación.
Sin embargo, el mantenimiento de un solo circuito seguía afectando a todos los demás circuitos conectados a esa misma interfaz.
La solución surgió mediante la posibilidad de desconectar todo el conjunto de relés: mientras se realizaba el mantenimiento, era posible conectar una nueva placa en su lugar, reduciendo la indisponibilidad del sistema.
La evolución tecnológica: placas de circuito impreso (PCI)
El segundo avance en la evolución de la interfaz a relé fue la adopción de placas de circuito impreso (PCI), acopladas a una base plástica con estándar de conexión a riel DIN, siguiendo la norma IEC 60715.
Este es uno de los puntos más importantes de la evolución del producto, pues fue en ese momento que se volvió posible individualizar los circuitos, facilitando el proceso de mantenimiento.
Sin embargo, los relés soldados directamente en las placas de circuito impreso (PCI) no podían retirarse sin apagar toda la placa, algo que solo se hizo posible con el uso de una base propia, permitiendo la remoción individual de cada relé.
El avance tecnológico: relé + base + módulo
El tercer avance fue aún mayor: la interfaz pasó a estar compuesta por tres partes independientes: relé, base y módulo de señalización y protección.
Esta configuración entregó flexibilidad y facilidad de mantenimiento, reduciendo costos, tiempo de instalación y aumentando la productividad, ya que el relé pasó a poder sustituirse sin necesidad de desconectar los cables conectados a las cargas y a los circuitos de mando.
Interfaz SLIM: menos espacio, más protección
Siguiendo la tendencia de reducción del espacio ocupado en tableros eléctricos, surgió la interfaz SLIM, un modelo que generalmente ocupa solamente 6,2 mm de ancho en el tablero y puede equiparse tanto con relés electromecánicos como de estado sólido.
Este modelo es el más actual dentro de la evolución de las interfaces, ya que, al incorporar un portafusible al propio cuerpo de la interfaz, se brinda protección a las cargas conmutadas con una reducción significativa de espacio en el tablero, pues elimina la necesidad de bornes fusibles separados y disminuye el número de conexiones eléctricas, sin alterar la topología eléctrica del proyecto original.
Además, los terminales pueden conectarse mediante tornillo o resorte, convirtiéndo el producto en una excelente alternativa para ambientes con altos niveles de vibración, como cercanías de generadores, puentes grúa y elevadores de carga.

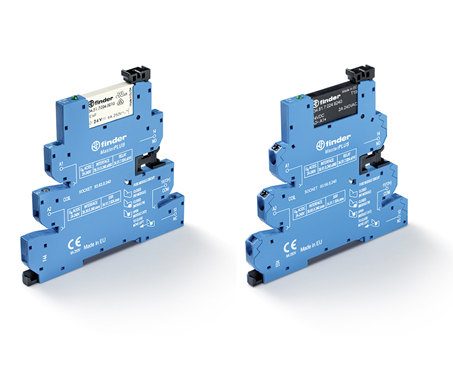

MasterINTERFACE: la era de la conexión Push-in
El modelo más reciente de la línea, el MasterINTERFACE, consolida la evolución del producto con el sistema de conexión Push-in, considerado hoy en día lo más moderno y actual en cuanto a practicidad y seguridad para la instalación en tableros eléctricos.
El sistema Push-in permite conectar cables rígidos o con terminal tubular mediante simple inserción en el terminal, sin necesidad de herramientas.
Para insertar o extraer cables rígidos o flexibles, basta con accionar el botón con un destornillador; además, en cualquier momento es posible verificar la conexión mediante una abertura de prueba, usando una punta de prueba de 2 mm de diámetro.
El resultado es una instalación más simple, rápida y segura, que reduce el tiempo de montaje de tableros y el riesgo de errores de cableado.
Cómo dimensionar correctamente una interfaz de relé
Especificar correctamente una interfaz a relé requiere respetar algunos principios conceptuales básicos de ingeniería. El primer paso es elegir la tecnología más adecuada para la aplicación: relé electromecánico (EMR) o relé de estado sólido (SSR).
Además de la tecnología, es necesario considerar factores de la aplicación, como frecuencia de conmutación, tipo de carga (resistiva, inductiva o capacitiva), valores de aislamiento eléctrico necesarios, características de alimentación y el campo de funcionamiento de la interfaz.
Otros factores esenciales en el dimensionamiento incluyen:
- Tipos de carga (resistiva, inductiva, capacitiva, motores, lámparas, etc.);
- Corrientes de arranque “pico”;
- Tensiones y corrientes nominales que la interfaz conmuta;
- Tiempos de activación, desactivación y frecuencia de conmutación;
- Aislamientos de los relés (entre bobina y contactos, y entre contactos abiertos y adyacentes);
- Tensión de alimentación y campo de funcionamiento de las interfaces;
- Temperatura ambiente de la aplicación.
Esto se debe a que existen materiales de contacto específicos para cada tipo de carga, y este factor influye directamente en la durabilidad de la interfaz.
Principio de funcionamiento de las interfaces de relé
Un relé electromecánico está compuesto por dos partes principales: bobina y contacto. Por su vez, un relé de estado sólido está compuesto por un componente electrónico optoacoplador y un transistor de potencia (Power MOS) para conmutación en corriente continua, o un Triac para conmutación en corriente alterna.
Independientemente de la tecnología elegida, lo que se espera de una interfaz a relé es:
- Activar más de un circuito (carga) al mismo tiempo con una única señal de mando;
- Aislar galvánicamente dos circuitos, entrada y salida, con señales eléctricas independientes;
- Activar circuitos de corrientes elevadas a partir de señales eléctricas de baja corriente;
- Controlar cargas en corriente alterna con comandos en corriente continua, y viceversa.
¿Dónde se aplican las interfaces a relé?
Las interfaces de relé están presentes en prácticamente todos los segmentos que involucran automatización y control eléctrico, tales como:
- Máquinas y equipos industriales;
- Celdas robotizadas y líneas de ensamblaje;
- Sistemas de climatización;
- Manufactura e industria de procesos;
- Tableros de control y mando;
- Servicios auxiliares (CCM — control de motor);
- Automatización industrial y automatización de edificios.
Los diferenciales de las interfaces Finder
La línea de interfaces Finder es una solución completa para aplicaciones de interconexión entre equipos, comando, señalización y maniobra, muy utilizado en los más diversos segmentos del mercado. Entre los diferenciales se encuentran:
- Productos totalmente “Plugin”, que permiten cambiar el relé sin desconectar los cables de la base ni retirarla del riel;
- Dimensiones reducidas, con ahorro de espacio en el tablero, de materiales y de tiempo de montaje;
- Terminales de la bobina y de los contactos en lados separados, lo que facilita el cableado y la identificación de los circuitos;
- Módulo de fusible reemplazable (5×20 mm) integrado al cuerpo de la interfaz;
- Bases con conexión a resorte o tornillo Push-in;
- Compatibilidad con relés electromecánicos o de estado sólido;
- Versiones de 1 a 4 contactos reversibles, o 1 salida SSR;
- Módulo de protección y señalización con LED, que indica el estado de la bobina y protege el circuito de activación;
- Código único de identificación para el conjunto relé + base + módulo.
De la placa Celeron al MasterINTERFACE con conexión Push-in, la evolución de la interfaz a relé acompaña directamente las crecientes necesidades de eficiencia, seguridad y ahorro de espacio en tableros eléctricos.
¿Quieres conocer la línea completa de interfaces Finder y encontrar la solución ideal para tu proyecto?
Consulta el catálogo Finder
o habla con nuestro equipo comercial.
Preguntas frecuentes sobre la interfaz de relé
¿Qué es una interfaz de relé?
Es un dispositivo que aísla y controla circuitos eléctricos, permitiendo activar cargas de mayor potencia a partir de señales de baja corriente, como las de un PLC, con aislamiento galvánico entre mando y carga.
¿Cuál es la diferencia entre relé electromecánico y relé de estado sólido?
El relé electromecánico usa contactos físicos activados por una bobina y soporta bien los transitorios eléctricos, mientras que el relé de estado sólido usa componentes electrónicos (optoacoplador y Triac o Power MOS), ofreciendo un tiempo de respuesta mucho más rápido y una mayor vida útil eléctrica, aunque requiere disipación de calor en potencias elevadas.
¿Qué es la conexión Push-in?
Es un sistema de cableado que permite conectar cables rígidos o con terminal tubular mediante simple inserción, sin uso de herramientas, lo que hace más rápido y seguro el montaje de tableros.
¿Por qué la interfaz SLIM ocupa menos espacio en el tablero?
Porque incorpora el portafusible al propio cuerpo de la interfaz, eliminando la necesidad de bornes fusibles separados y reduciendo el número de conexiones eléctricas en el tablero.
