Paso a Paso “Aplicación del Relé de impulso”
Creado hace más de 70 años por Piero Giordanino, el relé de impulso o también llamado telerruptor consiste en una solución sencilla y económica para instalaciones eléctricas, además de ser muy versátil y seguro.
Se trata de un dispositivo electromecánico que permite el funcionamiento de más de un ambiente de iluminación, a partir de un único pulsador simple (o botón de un timbre eléctrico). El relé de impulso, al ser incorporado en el control de un sistema de iluminación, tiene el objetivo de alterar el estado o la posición de los contactos, cuando su bobina es aplicada a una tensión a través de un pulso mínim0 de 100ms.
En el momento del pulso el efecto electromagnético hace con que una palanca mueva un pequeño engranaje (tipo de rueda dentada- imagen 1) que abre o cierra los contactos. El relé de impulso puede ser utilizado como alternativa para conexionado de interruptores en paralelo, trayendo economía en la dimensión de conductores, pues el circuito de comando no requiere más que dos cables de 0,5mm².
Hay relés de impulso disponibles para distintos tipos de montaje, valores de tensión y secuencias de funcionamiento, además de accionamiento por pulsadores, existe también la posibilidad de instalación de un sistema de control remoto para accionar de forma paralela la dimensión de materiales y el consumo de energía, además de ofrecer comodidad al usuario.
A continuación son presentados cinco pasos para la instalación de relé de impulso para comandar dos escenarios de iluminación de un auditorio.

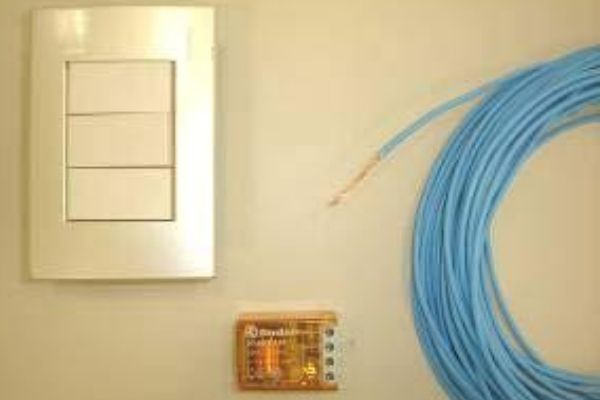

1º Paso: Identificación del material
- Pulsador
- Conductores
- Luminarias – (Lámparas, tipo incandescentes, halógenas, fluorescentes, dicroicas y LED)

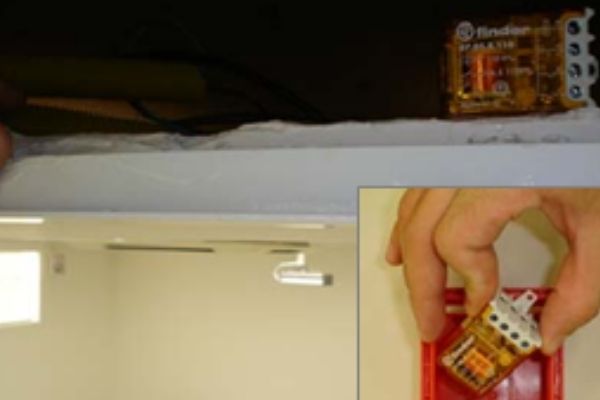

2º Paso: Espacio para la colocación del relé de impulso
- Caja de paso
- Cielorraso

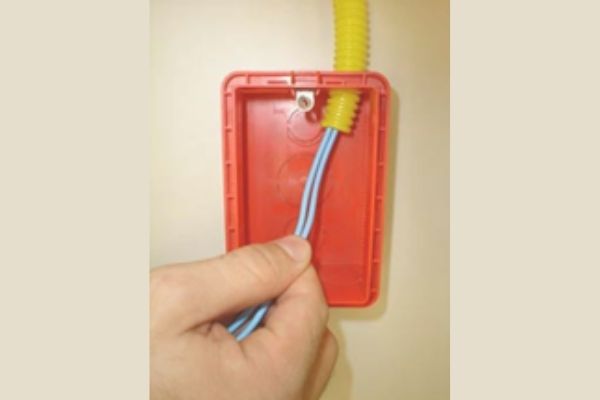

3º Paso: Paso de los cables por la cañería

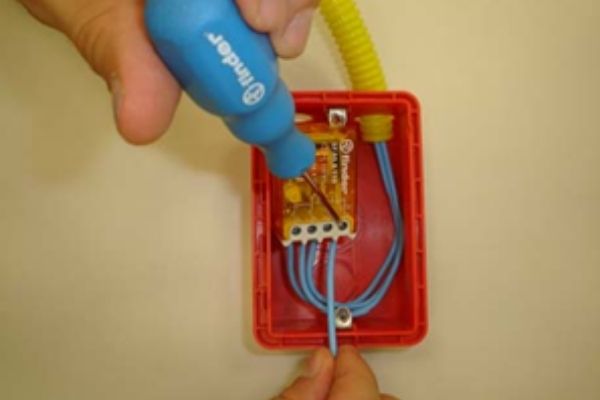

4º Paso: Conectando el relé de impulso
Esquema de Conexión

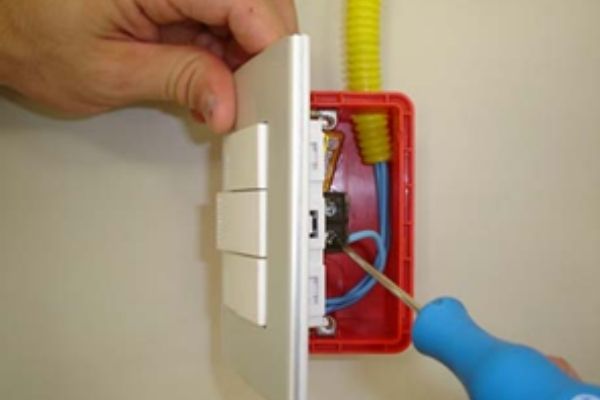

5º Paso: Instalando los pulsadores
6º Paso: El resultado

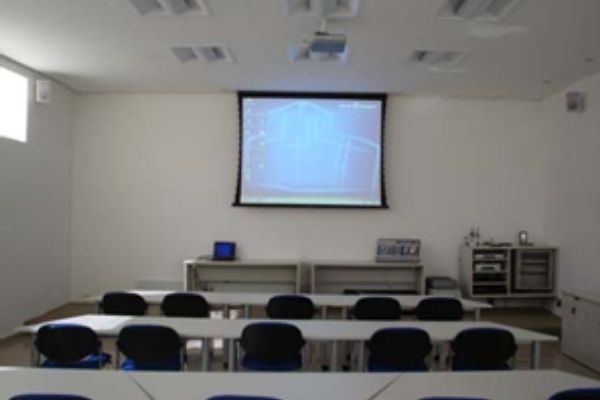

Auditorio en el estado inicial, con lámparas y ambiente totalmente apagados

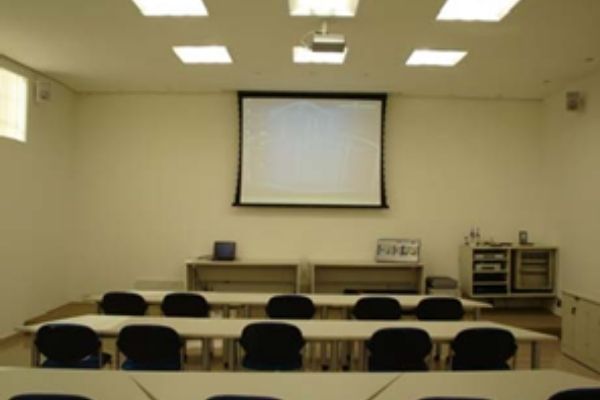

Primera etapa: Con el primer pulso, el ambiente de lámparas frías se enciende (solamente el 1º contacto está cerrado)

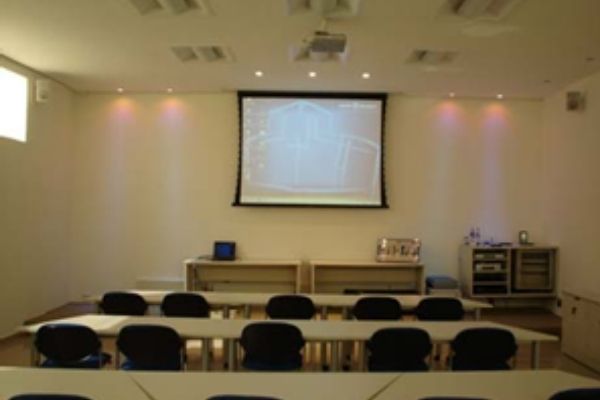

Segunda Etapa: Con el segundo pulso, el ambiente de lámparas dicroicas se enciende y el lugar de lámparas frías se apaga (solo el 2º contacto está cerrado)
Tercera Etapa: Con el tercer pulso, los dos ambientes están encendidos (ambos contactos están cerrados)
Última Etapa: En el cuarto pulso, la iluminación del auditorio vuelve a la etapa inicial, es decir, con todas las lámparas y ambientes apagados (ambos contactos abiertos)

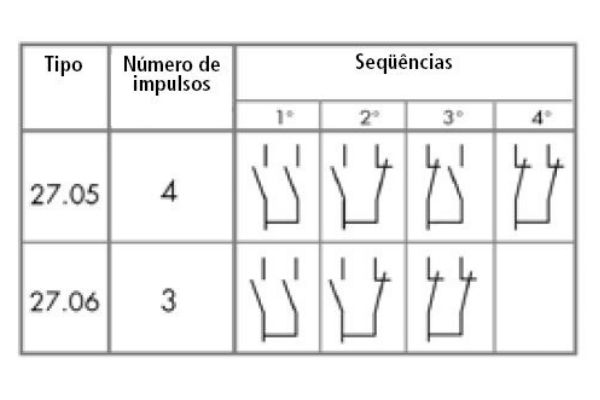

Para una mejor comprensión: Vea la secuencia de los pulsos:
Notas:
El relé de impulso permite el uso de pulsadores luminosos, siempre y cuando sea acoplado a la bobina del relé, módulo capacitor (batería) 02700
- El relé de impulso no permanece energizado durante las operaciones.
- El relé de impulso puede ser empleado en otros sistemas, como en el funcionamiento de persianas.
- Todos los productos Finder están debidamente de acuerdo con las directivas RoHS e WEEE.
