KNX: o protocolo padrão para automação predial

Nos últimos cinquenta anos, a tecnologia tem evoluído de maneira cada vez mais sustentável, renovando diferentes áreas, incluindo a forma de instalação e projeto de sistemas elétricos civis; cada vez mais complexos e smarts. Essas novas aplicações requerem dispositivos integrados e funcionais.

O KNX, nasceu no início dos anos 90 com o protocolo EIB e só recentemente se expandiu, tomou forma para atender a essas novas necessidades, aplicando no campo das instalações elétricas através de uma estrutura de fios via barramento, atuadores e sensores específicos.

O sucesso desta nova tecnologia é certamente o resultado da capacidade de controlar todos os elementos do sistema através de métodos de configuração padrão.

KNX é, portanto, um dos primeiros padrões abertos e padronizados de automação predial que permite flexibilidade de aplicação com alta confiabilidade.

Cada produto KNX é submetido a testes de conformidade e qualidade e posteriormente homologado para garantir a construção de sistemas que funcionam também através de uma combinação de dispositivos pertencentes a diferentes fabricantes.

A estrutura de um sistema KNX

A topologia de um sistema KNX desenvolve-se em três níveis: backbone, linha principal e linha secundária. Até 15 linhas secundárias podem ser conectadas em cada sistema único e 64 dispositivos na linha principal para um total de 1000 dispositivos em uma área.

Os benefícios da aplicação deste padrão são variados:

  • redução do consumo de energia;
  • aplicação de padrão mundial, altamente integrável;
  • infinitas possibilidades de aplicação de acordo com as necessidades;
  • cumpre os regulamentos europeus;
  • garante conforto, segurança e confiabilidade.



Aplicação da norma

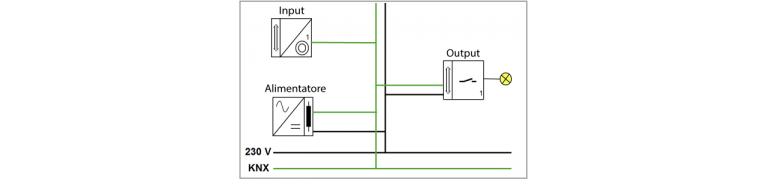

Seus campos de aplicação são variados e vão desde iluminação, dispositivos de segurança, gestão de energia, termorregulação, medição de consumo e automação predial. Todo o sistema parte de um cabo de controle separado, um barramento de par trançado colocado a uma tensão de 30 V DC, tendo como estrutura mínima uma fonte de alimentação de 30 V DC, sensores de entrada e saída.

A eletrônica para comunicação inteligente é equipada com um microcontrolador que faz interface de um lado com o aplicativo e do outro com o barramento.

Em particular:

  • Graças a uma interface denominada BCU (Bus Coupling Unit) é possível integrar a parte lógica com a funcional, razão pela qual falamos também de um sistema de inteligência distribuído.

Um dispositivo conectado por barramento que pode se comunicar com outros dispositivos é chamado de dispositivo de barramento.

ETS e programação de dispositivos KNX

A programação de cada dispositivo a inserir no sistema KNX deve ser feita através da configuração ETS, que é a aplicação necessária para o comissionamento. ETS é uma ferramenta de software de configuração independente do fabricante para projetar e configurar instalações inteligentes para controle de edifícios e residências com o sistema KNX.

KNX está em conformidade com

  • Normas Europeias (CENELEC EN 50090 e CEN EN 13321-1)
  • Norma Internacional (ISO / IEC 14543-3)
  • Padrão chinês (GB / T 20965)
  • Padrão dos EUA (ANSI / ASHRAE 135)

Aprenda mais sobre os princípios do sistema KNX.

A gama KNX Finder

A Finder possui uma linha dedicada ao padrão para instalação inteligente KNX. Uma seleção de produtos concebidos de acordo com o design e a qualidade dos produtos Finder.

    1. Sensor de movimento e presença PIR KNX Tipo 18.4K para corredores. Perfeito para detecção de movimento e direção, é adequado para aplicações em corredores de hotéis, escritórios ou áreas de circulação comum.
    2. Sensor de movimento e presença PIR KNX Tipo 18.5K. Ao contrário do anterior, o Sensor Tipo 18.5K é adequado para detectar movimento e presença em salas; portanto, é adequado para escritórios, salas de aula, áreas de relaxamento e áreas comuns.
    3. Atuador KNX 16A de 6 contatos Tipo 19.6K. Aplicável em sistemas de iluminação, HVAC, painéis de controle e distribuição e automação residencial e predial, o atuador Tipo 19.6K está disponível com 6 contatos 16A e 250 V AC, indicadores LED por saída, gerenciamento de cenário, funções lógicas e temporizadas.
    4. Dimmer universal KNX com dois canais Tipo 15.2K. Ideal para controlar LED dimerizáveis (100W), lâmpadas dimerizáveis CFL, transformadores eletromagnéticos e eletrônicos. Graças à função AUTO, adapta-se automaticamente ao tipo de carga aplicada.
    5. Fonte de alimentação chaveada KNX Tipo 78.2K com saída 30 V DC 640 mA. Compacto e poderoso com a largura de apenas quatro módulos. 3 LED indicadores de status, proteção térmica contra sobrecargas e proteção contra curto-circuito, compatível com ETS 4 (ou superior)
    6. Interface universal KNX Tipo 1K com 2 ou 4 entradas para contatos sem tensão (contato seco) e oito funções lógicas integradas. Todas as saídas podem acionar LEDs de baixa tensão para exibir status em botões tradicionais ou em painéis sinóticos. A ampla gama de funções lógicas disponíveis torna-o um elemento fundamental para qualquer instalação.
    7. Interface USB KNX com conector USB Tipo B e LED indicando o status do BUS, compacto (apenas um módulo de largura).

    Mais informações e insights sobre a linha KNX estão disponíveis no Catálogo.
