Interface a Relé: como funciona e sua evolução

A Interface a Relé evoluiu significativamente nas últimas décadas, tornando os painéis elétricos mais compactos, seguros e fáceis de manter. Neste artigo, você conhece essa evolução, da placa Celeron aos modernos modelos com conexão Push-in, e o papel da Finder nessa trajetória.

O que é uma Interface a Relé?

Uma interface a relé é um dispositivo usado para isolar e comandar circuitos elétricos, permitindo acionar cargas de maior corrente (motores, válvulas solenóides, contatores) a partir de sinais de baixa potência, como aqueles enviados por um Controlador Lógico-Programável (PLC).

É amplamente utilizada na proteção de equipamentos eletrônicos sensíveis e no chaveamento de cargas resistivas, indutivas ou capacitivas, sendo construída com base em relés eletromecânicos ou de estado sólido.

A história da Interface a Relé Os primeiros modelos: relés soldados na placa Celeron

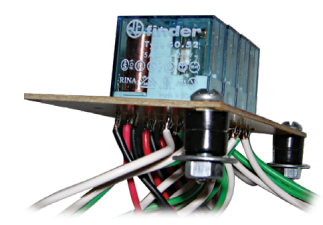

A história das interfaces a relé começa na década de 1970, com relés soldados diretamente em uma placa conhecida como placa Celeron.

Os terminais eram conectados a fios condutores por meio de solda, e a fixação em painéis elétricos era realizada com parafusos.

Esse modelo permitia concentrar diversos relés em uma única placa, organizando o chaveamento de cargas e as isolações galvânicas entre circuitos. Mas, com o aumento de equipamentos elétricos, a necessidade de manutenção desses relés aumentou exponencialmente e, com isso, a necessidade de manutenções constantes.

Esse formato construtivo se tornou um verdadeiro desafio para as equipes de manutenção: como os relés estavam soldados à placa, qualquer falha exigia o deslocamento de um técnico até o local.

O resultado eram longas horas de equipamentos parados, indisponibilidade de serviços e altos custos de manutenção.

A chegada dos bornes de conexão

O primeiro avanço significativo veio com a introdução dos bornes de conexão entre as interfaces e os equipamentos comandados (válvulas solenóides, motores, entre outros). Essa mudança permitiu, pela primeira vez, realizar a manutenção em um local diferente da instalação.

Ainda assim, a manutenção de um único circuito continuava impactando todos os demais circuitos ligados àquela mesma interface.

A solução surgiu por meio da possibilidade de desconectar todo o conjunto de relés: enquanto a manutenção acontecia, uma nova placa podia ser conectada no lugar, reduzindo a indisponibilidade do sistema.

A evolução tecnológica: Placas de Circuito Impresso (PCI)

O segundo avanço na evolução da interface a relé foi a adoção de Placas de Circuito Impresso (PCI), acopladas a uma base plástica com padrão de conexão a trilhos DIN, seguindo a norma IEC 60715.

Esse é um dos pontos mais importantes da evolução do produto, pois foi quando tornou-se possível individualizar os circuitos, ajudando o processo de manutenção.

Ainda assim, os relés soldados diretamente nas placas de circuito impresso (PCI) não podiam ser removidos sem desligar toda a placa — algo que só se tornou possível com o uso de uma base própria, permitindo a remoção individual de cada relé.

O avanço tecnológico: Relé + Base + Módulo

O terceiro avanço foi ainda maior: a interface passou a ser composta por três partes independentes — Relé, Base e Módulo de sinalização e proteção.

Essa configuração trouxe flexibilidade e facilidade de manutenção, reduzindo custos e tempo de instalação, aumentando a produtividade, isso porque o relé passou a ser substituído sem a necessidade de desconectar os cabos ligados às cargas e aos circuitos de comando.

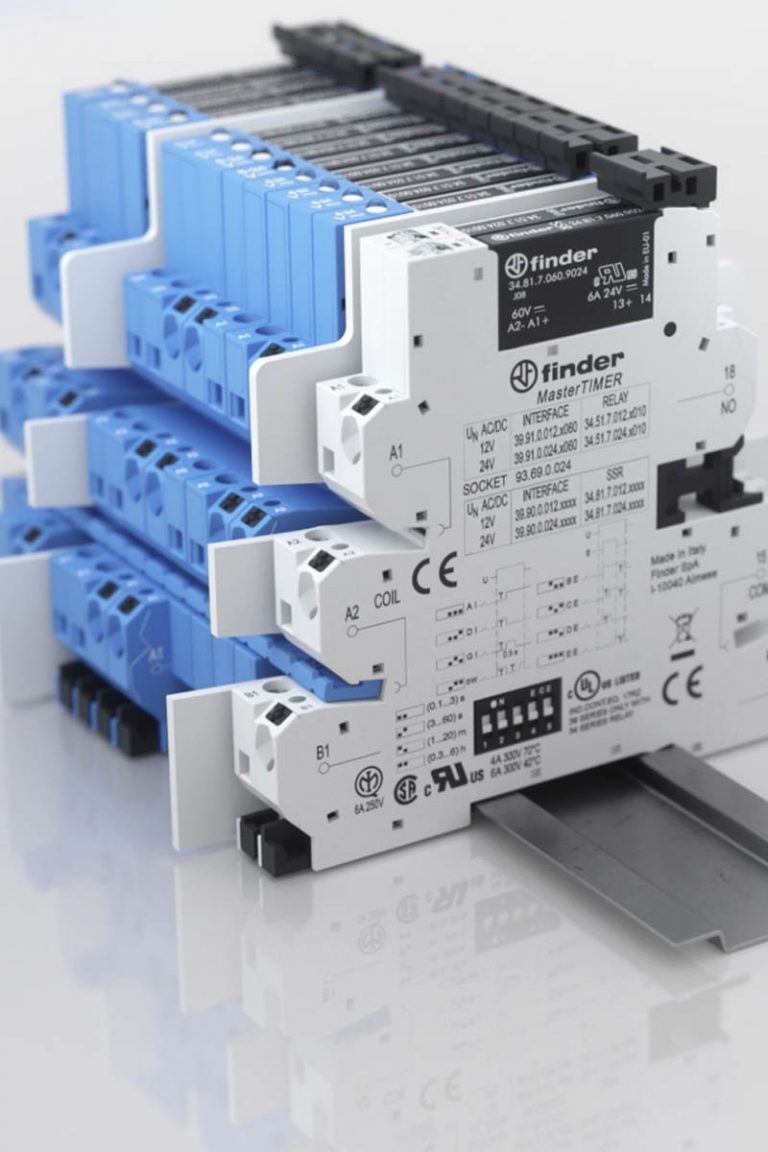

Interface SLIM: menos espaço, mais proteção

Seguindo a tendência de redução de espaço ocupado em painéis elétricos, surgiu a Interface SLIM — um modelo que ocupa geralmente apenas 6,2 mm de largura no painel e pode ser equipado tanto com relés eletromecânicos quanto de estado sólido.

Esse modelo é o mais atual da evolução das interfaces, visto que ao incorporar um porta-fusível ao próprio corpo da interface, promove a proteção às cargas comutadas com redução significativa de espaço em painel — já que elimina a necessidade de bornes fusíveis separados e diminui o número de conexões elétricas, sem alterar a topologia elétrica do projeto original.

Além disso, os terminais podem ser conectados por parafuso ou por mola, tornando o produto uma excelente alternativa para ambientes com altos índices de vibração, como proximidades de geradores, pontes rolantes e elevadores de carga.

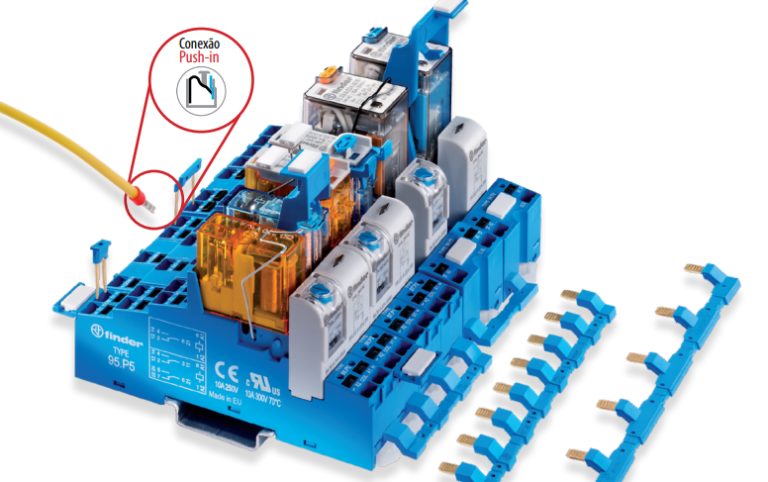

MasterINTERFACE: a era da conexão Push-in

O modelo mais recente da linha, o MasterINTERFACE, consolida a evolução do produto com o sistema de conexão Push-in — considerado hoje o que existe de mais moderno e atual em praticidade e segurança para a instalação em painéis elétricos.

O sistema Push-in permite conectar cabos rígidos ou com terminal tubular por simples inserção no terminal, sem necessidade de ferramentas.

Para inserir ou extrair cabos rígidos ou flexíveis, basta acionar o botão com uma chave de fenda, além disso, a qualquer momento, é possível checar a conexão por meio de uma abertura de teste, usando uma ponta de prova de 2 mm de diâmetro.

O resultado é uma instalação mais simples, rápida e segura, reduzindo o tempo de montagem de painéis e o risco de erros de fiação.

Como dimensionar uma Interface a Relé corretamente

Especificar corretamente uma interface a relé exige respeitar alguns princípios conceituais básicos de engenharia. O primeiro passo é escolher a tecnologia mais adequada à aplicação: Relé Eletromecânico (EMR) ou Relé de Estado Sólido (SSR).

Além da tecnologia, é preciso considerar fatores da aplicação, como frequência de comutação, tipo de carga (resistiva, indutiva ou capacitiva), valores de isolação elétrica necessários, características de alimentação e o campo de funcionamento da interface.

Outros fatores essenciais no dimensionamento incluem:

Tipos de carga (resistiva, indutiva, capacitiva, motores, lâmpadas, etc.);
Correntes de partida “pico”;
Tensões e correntes nominais que a interface irá comutar;
Tempos de atuação, desoperação e frequência de comutação;
Isolações dos relés (entre bobina e contatos, e entre contatos abertos e adjacentes);
Tensão de alimentação e campo de funcionamento das interfaces;
Temperatura ambiente de aplicação.

Isso porque existem materiais de contato específicos para cada tipo de carga, e esse fator influencia diretamente a durabilidade da interface.

Princípio de funcionamento das Interfaces a Relé

Um Relé Eletromecânico é composto por duas partes principais: bobina e contato. Já um Relé de Estado Sólido é composto por um componente eletrônico optoacoplador e um transistor de potência (Power MOS) para comutação em corrente contínua, ou um Triac para comutação em corrente alternada.

Independentemente da tecnologia escolhida, o que se espera de uma interface a relé é:

Acionar mais de um circuito (carga) ao mesmo tempo com um único sinal de comando;
Isolar galvanicamente dois circuitos, entrada e saída, com sinais elétricos independentes;
Acionar circuitos de correntes elevadas a partir de sinais elétricos de baixa corrente;
Controlar cargas em corrente alternada com comandos em corrente contínua, e vice-versa.

Onde as Interfaces a Relé são aplicadas?

As interfaces a relé estão presentes em praticamente todos os segmentos que envolvem automação e controle elétrico, como:

Máquinas e equipamentos industriais;
Células robotizadas e linhas de montagem;
Sistemas de climatização;
Manufatura e indústria de processos;
Painéis de controle e comando;
Serviços auxiliares (CCM — comando de motor);
Automação industrial e automação predial.

Os diferenciais das Interfaces Finder

A linha de interfaces Finder é uma solução completa para aplicações de interfaceamento entre equipamentos, comando, sinalização e manobra, amplamente utilizada nos mais diversos segmentos do mercado. Entre os diferenciais estão:

Produtos totalmente “Plugin”, que permitem trocar o relé sem desconectar os cabos da base ou removê-la do trilho;
Dimensões reduzidas, com economia de espaço em painel, materiais e tempo de montagem;
Terminais da bobina e dos contatos em lados separados, facilitando a fiação e identificação dos circuitos;
Módulo de fusível substituível (5×20 mm) integrado ao corpo da interface;
Bases com conexão a mola ou parafuso Push-in;
Compatibilidade com relés eletromecânicos ou de estado sólido;
Versões de 1 a 4 contatos reversíveis, ou 1 saída SSR;
Módulo de proteção e sinalização com LED, indicando o status da bobina e protegendo o circuito de acionamento;
Código único de identificação para o conjunto relé + base + módulo.

Da placa Celeron dos anos 1970 ao MasterINTERFACE com conexão Push-in, a evolução da interface a relé acompanha diretamente as necessidades crescentes de eficiência, segurança e economia de espaço em painéis elétricos.

Baixe aqui nosso E-BOOK

Quer conhecer a linha completa de Interfaces Finder e encontrar a solução ideal para o seu projeto?

Acesse o catálogo Finder ou fale com nosso time comercial.

Perguntas frequentes sobre Interface a Relé

O que é uma interface a relé? É um dispositivo que isola e comanda circuitos elétricos, permitindo acionar cargas de maior potência a partir de sinais de baixa corrente, como os de um PLC, com isolação galvânica entre comando e carga.

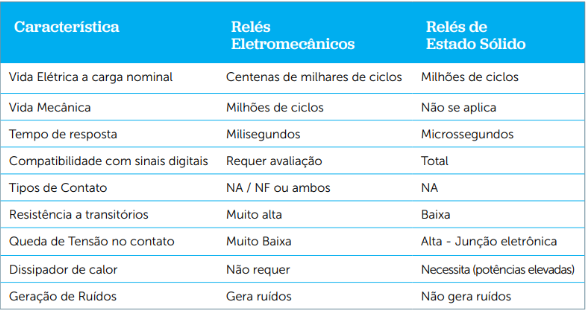

Qual a diferença entre relé eletromecânico e relé de estado sólido? O relé eletromecânico usa contatos físicos acionados por uma bobina e suporta bem transitórios elétricos, enquanto o relé de estado sólido usa componentes eletrônicos (optoacoplador e Triac ou Power MOS), oferecendo tempo de resposta muito mais rápido e vida útil elétrica maior, mas exigindo dissipação de calor em potências elevadas.

O que é a conexão Push-in? É um sistema de fiação que permite conectar cabos rígidos ou com terminal tubular por simples inserção, sem uso de ferramentas, tornando a montagem de painéis mais rápida e segura.

Por que a Interface SLIM ocupa menos espaço no painel? Porque incorpora o porta-fusível ao próprio corpo da interface, eliminando a necessidade de bornes fusíveis separados e reduzindo o número de conexões elétricas no painel.
