Finder, pioneira na fabricação do relé de impulso

O diferencial que o relé de impulso, um produto criado pela Finder, trouxe à área de instalações elétricas na metade do século XX foi:

A possibilidade de ter um novo tipo de circuito, através de uma ligação comum interna (jumper), e uma mudança mecânica dos componentes internos do relé através de uma mola.

Este tipo de inovação mecânica substituiu os antigos relés que possuíam o mecanismo acionado por gravidade.

Dessa maneira, o relé de impulso permitiu que instaladores e eletricistas também pudessem usufruir da grande vantagem de poder instalar o relé em qualquer posição.

Antes disso, o instalador era obrigado a posicionar o relé verticalmente, uma vez que o funcionamento se dava por gravidade.

O relé de impulso tem o mesmo princípio de funcionamento de um relé eletromecânico, porém, não precisa que sua bobina fique sempre energizada, para mudar o estado de seus contatos.

Para que essa mudança aconteça ele utiliza apenas um pulso de tensão.

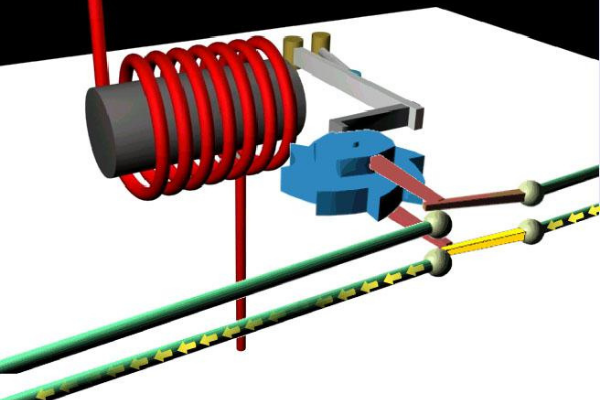

Isso é possível porque não é o campo magnético que faz com que os contatos permaneçam comutados, mas sim a catraca mecânica do dispositivo.

Versatilidade do relé de impulso

• Proporcionada por até dois contatos, o que permite efetuar diferentes sequências de acionamento
• É possível controlar diversos circuitos ao mesmo tempo utilizando um conjunto de botões pulsadores e controlando a quantidade de pulsos.

O relé de impulso traz praticidade e facilidade para os seus usuários, permitindo que instalação elétrica fique preparada para receber a automação residencial.

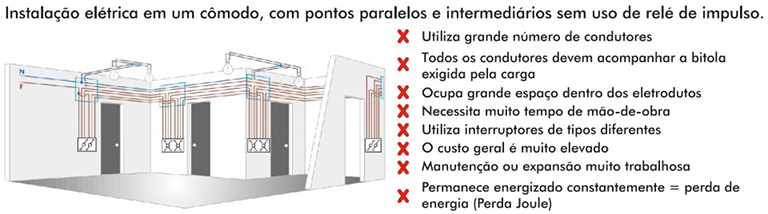

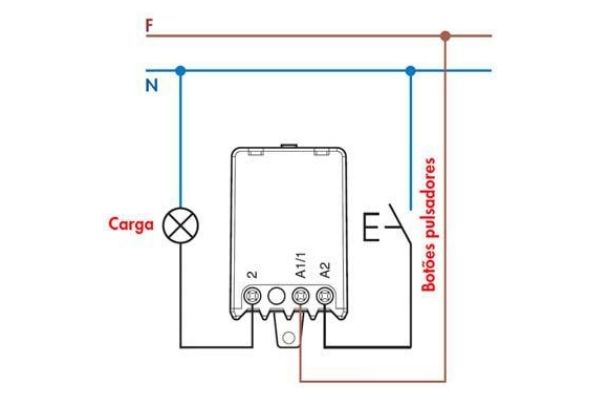

A iluminação pode ser controlada por meio de botões pulsadores (botões de campainha), que substituem os interruptores simples, paralelos e intermediários.

Facilidade:

• Permite acionar pontos de luz a partir de vários locais, independente da distância entre os acionamentos
• Tudo isso sem o incômodo de um ponto fixo ou a complexidade de sistemas sofisticados de comando.

Flexibilidade:

• É possível acionar mais de um circuito ao mesmo tempo com um único sinal
• Simplifica as ligações entre os circuitos.

Economia:

• Contribui para reduzir os gastos com cabos de comando e ou bitola reduzida
• O circuito que comandará exclusivamente a bobina do relé pode expandir as quantidades de pontos que forem necessários, somente com a utilização de dois fios de 1,5m.
• Comprove na prática as vantagens do relé de impulso, deixando para os contatos o chaveamento do circuito de força.

Produtividade:

• Ganho de tempo na instalação e manutenção

Segurança:

• Os circuitos de força e comando são separados fisicamente, sob isolação galvânica (SELV)
• Permite controlar sinais DC por meio de sinais AC e vice-versa
• E ainda comandar altas potências com baixos sinais de tensão.

Versatilidade:

• Variedade nas opções dos sistemas de fixação do relé de impulso:
  • Alojamento em uma simples caixa de passagem;
  • Instalação no quadro de distribuição com o uso de trilho
  • Simples fixação por parafusos, uma vez que os relés possuem furos e aletas específicas para este fim.

Guia para o Instalador

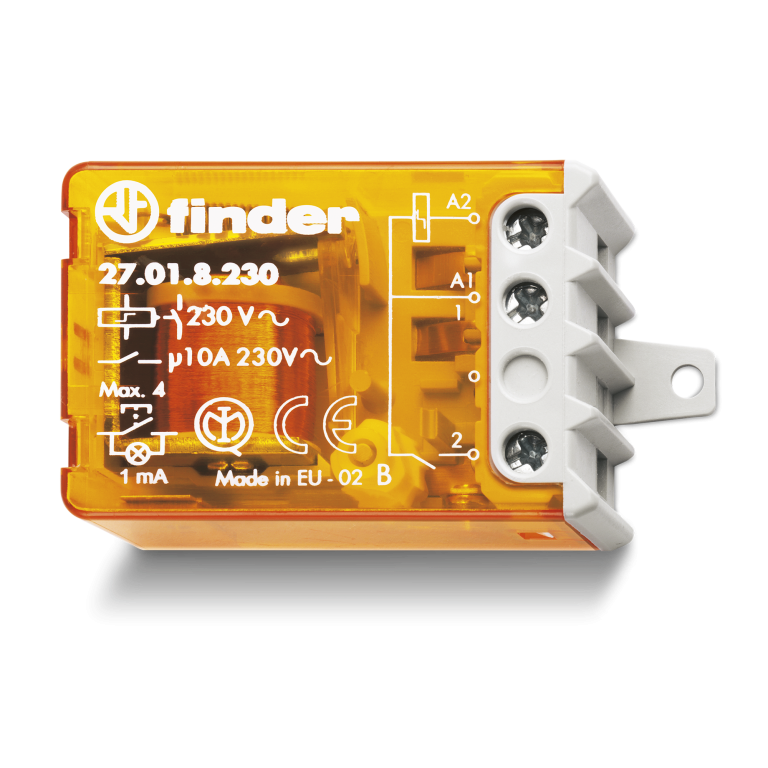

Em diferentes tipos de locais, os relés de impulso Finder eletromecânicos Série 26 e  Série 27  são muito utilizados para acionar os comandos de acender/apagar as luzes.

Esses dispositivos permitem alterar a posição dos contatos de saída com um circuito que “impulsiona” a bobina e os contatos separadamente.

O estado dos contatos de saída (aberto ou fechado) é mantido até a próxima energização da bobina.

Portanto, o termo “impulso”, surge exatamente pelo fato de não haver a necessidade de que a bobina seja alimentada continuamente.

Com 70 anos de pioneirismo na fabricação de relés, a Finder possui uma gama completa de relés de impulso para suas instalações.

TUTORIAL DE INSTALAÇÃO DO RELÉ DE IMPULSO

Acesse nosso tutorial completo, com o passo a passo de como instalar os relés de impulso Finder.

Comprove como é simples, fácil e rápido modernizar suas instalações elétricas.
