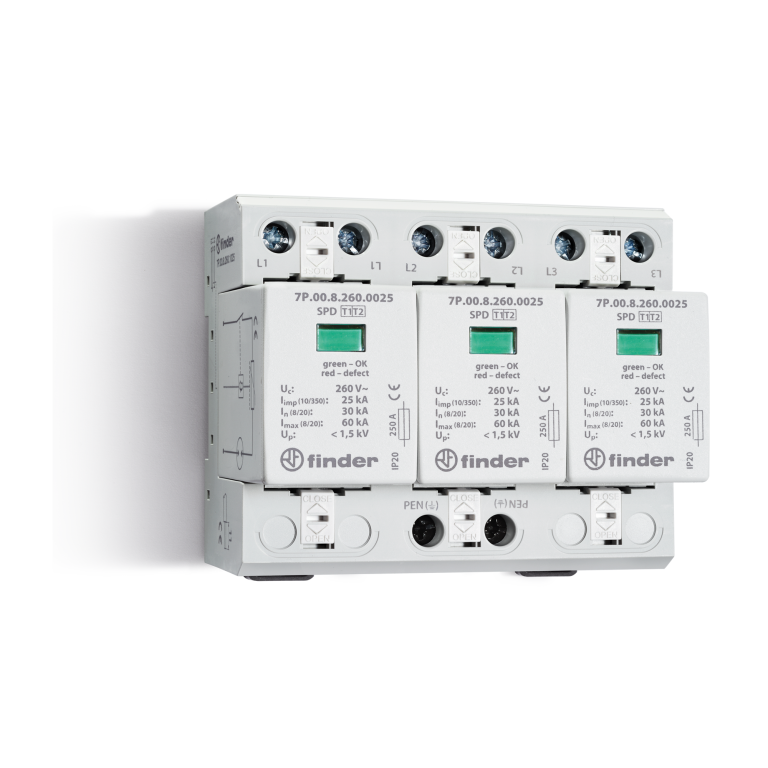

Scaricatore di sovratensione Tipo 7P.03, SPD Tipo 1+2, per sistemi TN-C trifase senza Neutro (conduttore PEN). Protezione varistore + GDT L1, L2, L3 PEN.
Possibilità di 3 x jumperinazione di varistore e spinterometro a gas, con segnalazione con contatto remoto dello stato del varistore. Dotato di tecnologia “Upside down mounting”.
Moduli sostituibili.
Caratteristiche:
<ul>
<li>SPD adatti per sistemi a bassa tensione per la protezione da sovratensioni causate da scariche dirette, sovratensioni indotte e di manovra</li>
<li>Da installare al confine fra le zone LPZ 0 e LPZ 1</li>
<li>Jumperinazione di varistori e spinterometri a gas (GDT) ad alte prestazioni che assicurano:
• alte correnti di scarica
• alta resistenza di isolamento che elimina la corrente di dispersione
• assenza di corrente susseguente</li>
<li>Tensione residua estremamente bassa</li>
<li>Moduli sostituibili</li>
<li>Tecnologia “Upside down mounting” (grazie alla doppia marcatura dei terminali e al nuovo sistema di ritenuta del modulo sostituibile che ne permette l&#8217;inversione)</li>
<li>Indicatore visivo dello stato del varistore: funzionante/da sostituire</li>
<li>Doppio morsetto a vite</li>
<li>Segnalazione con contatto remoto dello stato del varistore: presenza, funzionante, da sostituire. Connettore (07P.01) incluso nella confezione</li>
<li>In conformità a EN 61 643-11</li>
<li>Montaggio su barra 35 mm (EN 60715), 36 mm per polo</li>
</ul>
