VENTILÁTOROK BEÉPÍTETT SZŰRŐVEL VILLAMOS KAPCSOLÓSZEKRÉNYEK ÉS ELOSZTÓBERENDEZÉSEK SZELLŐZTETÉSÉHEZ

A villamos kapcsolószekrények vagy elosztóberendezések hőmérsékletének eloszlása fontos tényező azok tervezése során, és a legmegfelelőbb szellőztetési megoldás kiválasztása gyakran vita tárgya a műszaki szakemberek körében.

BLOG
TÖLTSE LE FILE

A MEGFELELŐ HŐELOSZLÁS FONTOSSÁGA

Egyértelmű, hogy meg kell határozni a szükséges légáram mértékét, amely mindenekelőtt a kapcsolószekrény vagy elosztóberendezés típusától, a környezeti feltételektől és természetesen a kapcsolószekrényben vagy elosztóberendezésben keletkező hőtől függ.

VENTILÁTOR BEÉPÍTÉSE

Számos elmélet és egymásnak ellentmondó vélemény létezik arról, hogy milyen típusú légáramlás szükséges a megfelelő hőeloszlás létrehozásához. Ez ahhoz a végkövetkeztetéshez vezet, hogy nem létezik egyetlen tökéletes megoldás a megfelelő légáramlás biztosításnak kérdésében, ezért ajánlatos minden egyes esetet egyedileg vizsgálni.

Természetes ventiláció, kényszerventiláció, ventiláció a levegő kapcsolószekrénybe történő befúvással vagy a szekrényből történő elszívásával, csak néhány példa a hűtési alkalmazások és beépítési technológiák közül.

PÉLDÁK KÜLÖNBÖZŐ KIALAKÍTÁSOKRA

  • Természetes ventiláció kilépő szűrővel: jól alkalmazható megoldás olyan szekrényekhez, amelyek belső hőmérséklete nem túlságosan magas, mivel ez a technológia csak korlátozott hűtő kapacitást biztosít.

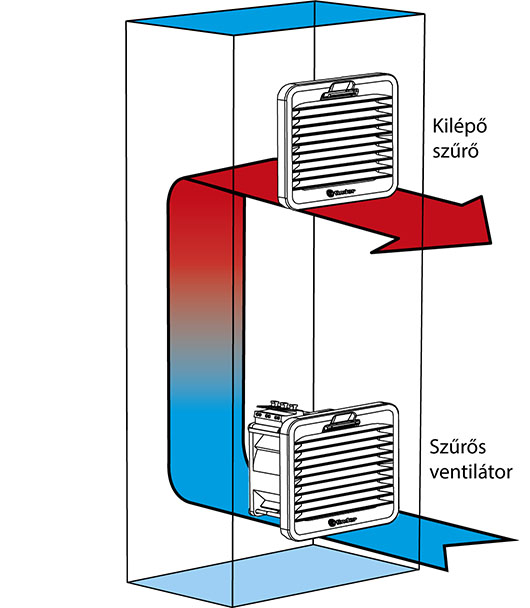

  • Standard szűrős ventilátor a kapcsolószekrény aljában és kilépő szűrő annak felső részében: a kívülről a szekrénybe szívott levegővel létrehozott kényszerventiláció sokkal hatékonyabb hűtést eredményez, ezért megfelelő megoldást nyújthat olyan kapcsolószekrényekhez, amelyekben jelentős mértékű a hőtermelődés.

KONFIGURÁCIÓK

A fenti konfigurációk olyan körülmények között alkalmazhatók, amikor a külső hőmérséklet alacsonyabb, mint a kapcsolószekrény belső hőmérséklete, és olyan ventilátor esetében, ahol „célzott” légáramlás a követelmény.

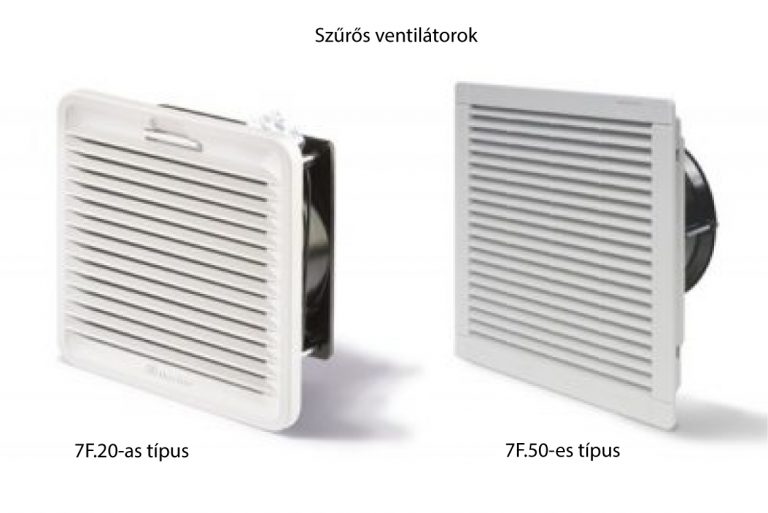

7F.20-as típus - Ventilátorok beépített szűrővel

A Finder 7F.20 típusú, számos beépítési méretben rendelhető filteres ventilátorai ideális megoldást jelentenek az ilyen jellegű alkalmazásokhoz.

SZEKRÉNYBŐL ELSZÍVÓ VENTILÁTOR A KACSOLÓSZEKRÉNY FELSŐ RÉSZÉBEN ÉS KILÉPŐ SZŰRŐ AZ ALSÓ RÉSZÉBEN ELHELYEZVE

Ebben az esetben a légáramlás a szekrény belsejéből indul és kifelé irányul.
Az előző példával ellentétben ez a kialakítás kimondottan alkalmas a kapcsolószekrény hűtésére melegebb környezeti körülmények között. Ebben az esetben a legjobban alkalmazható termékek a Finder 7F.21-es típusú ventilátorai, amely fordított, tehát szekrényből elszívó kivitelűek. Különböző méretekben rendelhetőek a kívánt légáramnak megfelelően, ami viszont az elvezetni kívánt hőtől függ.

Mindkét esetben, legyen tehát szó standard vagy szekrényből elszívó kivitelről, fontos a kilépő vagy a bemeneti szűrő alkalmazása, mivel a légáramlás okozta nyomáskülönbség mozgásba hozza a port és szennyezőanyagokat, amelyek bejuthatnak a szekrény belsejébe, illetve körbe foroghatnak abban. Köztudott, hogy a por és a szennyeződések csökkenthetik a villamos alkatrészek élettartamát, ami a berendezések idő előtti meghibásodáshoz vezethet.

A szűrőbetétek megfelelő ellenőrzésével és karbantartásával a szűrők a leghatékonyabb megoldást jelentik ennek a problémának a megelőzésére.
Manapság ez még egyszerűbb, mivel a szűrőbetétek egyszerűen és biztonságosan cserélhetők vagy tisztíthatók a külső rács kinyitásával, a ventilátoregység megbontása nélkül.

FINDER SZŰRŐS VENTILÁTOROK STANDARD ÉS SZEKRÉNYBŐL ELSZÍVÓ KIVITELBEN

A Finder 7F sorozatú, több méretben rendelhető, filterrel ellátott, standard vagy szekrényből elszívó kivitelű ventilátorai nemrégiben megújultak (1-4 építési nagyság) és új arculatot is kaptak (Fossati-Minelli dizájn).

A sorozat minden termékére jellemző:

– nagyon alacsony zajszint
– egyszerűen cserélhető szűrőbetét
– kis beépítési mélység

A Finder villamos kapcsolószekrényekhez gyártott ventilációs termékei kivétel nélkül UL tanúsítvánnyal rendelkeznek és típustól függően a következő műszaki sztenderdeknek is megfelelnek: EC, EAC és cURus.

A SZŰRŐ ÉLETTARTAMA ÉS ANYAGA

A szűrőbetétek innovatív, progresszív felépítésű műanyagszálas anyagból készülnek, melynek hőállósága +100 °C-ig terjed és önoltó (F1 égési osztály, DIN 53438 szerint). Beszerelésük nagyon egyszerű: a szűrőket a szerelési kivágásokba kell pattintani, méretezésük 1,5 mm falvastagságra van optimalizálva.
A szűrők 1 és 2,5 mm falvastagság között szerelhetők be. A nagyobb biztonság érdekében javasolt a szállítási egység részét képező csavarok használata.

MODELLEK ÉS MÉRETEK

A Finder 7F sorozatának ventilátor modelljei 1-től 5-ig terjedő építési nagyságban rendelhetőek.

A 7F.20-as és a 7F.50-es típusok standard ventilátorok, míg a 7F.21-es és 7F.80-as típusok szekrényből elszívó kivitelűek.

A NAGYOBB MÉRETŰ VENTILÁTOROK

A szűrős ventilátorok teljes sorozatának létrehozására a Finder nagyobb építési méretű modelleket is kínál: 4-es építési nagyság (255 x 255 mm) és 5-ös építési nagyság (320 × 320 mm).

Az új, 7F.20.x.xxx.4250 és 7F.20.8.xxx.4400 típusok 4-es építési nagyságúak, egyszerűen cserélhető szűrőbetétekkel, akárcsak a kisebb méretű típusok esetében. Jelentősen magasabb légáram értékekkel rendelkeznek, mint a piacon elérhető többi 4-es építési nagyságú szűrős ventilátor (lásd az összefoglaló táblázatot).

MŰSZAKI ADATOK

Típustól függően eltérőek lehetnek a névleges üzemi feszültség, légáram és egyéb jellemzők – ezért a megfelelő ventilátor kiválasztásához a teljes műszaki specifikációt figyelembe kell venni.

  • Névleges üzemi feszültség: 24 V DC, 120 vagy 230 V AC (50/60 Hz)
  • Légáram: (24…630)m3 /h (szabadkifúvásos)
  • Légáram (14…470)m3 /h (kimeneti szűrővel)
  • Push in kapcsok
  • Ventilátorok szekrényből elszívó kivitelben (7F.21-es és 7F.80-as típusok)
  • Védettségi mód: NEMA 12 vagy az EN 60529 szerint IP 54
  • Méretek: 120 x 120 mm-től 320 x 320 mm-ig



További információkért keresse fel a honlapon a 7F sorozat oldalát, ide kattintva.
