Csatolórelék robbanásveszélyes környezetbe
A közelmúltban jelentette meg a Finder cég legújabb „Főkatalógusát”, amelyben a korábbi készülékek mellett a legújabb termékek is szerepelnek.
Egy ilyen hatalmas termékgyűjtemény áttekintése, a régi és új termékek megismerése nem könnyű feladat. Éppen ezért, ha az alkalmazó vagy a tervező választani kíván a termékek közül, legcélszerűbb a közvetlen információkérés.
Cikkünk is azt a célt szolgálja, hogy olyan újdonságot mutasson be, amely eddig még nem állt rendelkezésre, de jelentőségére érdemes rámutatni, ill. a figyelmet felhívni.
Az „sps ipc drives” szakvásár alkalmából a Finder GmbH számos olyan újdonságot mutatott be, amelyek érdeklődésre tarthatnak számot. Ezek közül az ATEX minősítéssel rendelkező relé-ket mutatjuk be, amelyek alkalmazása igen nagy jelentőséggel bír robbanásveszélyes környezetben. Beépítésükkel jó néhány relétípus – 39-es, 58-as és 66-os sorozat – problémamentesen alkalmazható.
A relék teljesítik az EN 60079-0 és az EN 60079-15 szabványok, valamint a 94/9/EG és 2014/93/EU EU-irányelvek követelményeit. Mindezzel biztosítható, hogy működésük során sem szikraképződés, sem forró felület nem jön létre, amely robbanásveszélyes gáz-atmoszférában gyulladást okozhatna.

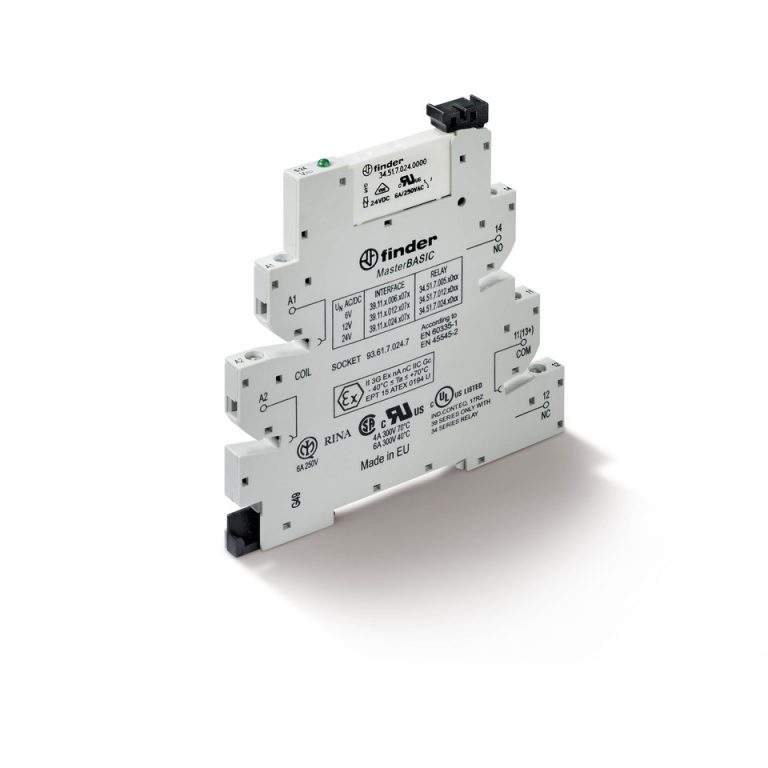

A 39-es sorozatú csatolóreléket azért alkalmazzák, hogy pl. egy PLC kimenetéhez illesztve nagyobb terhelést is kapcsolhassanak annak kimenetén. A 39-es sorozat ATEX változata egy váltóérintkezővel rendelkezik, az érintkezők tartós határárama 6 A (1. ábra).

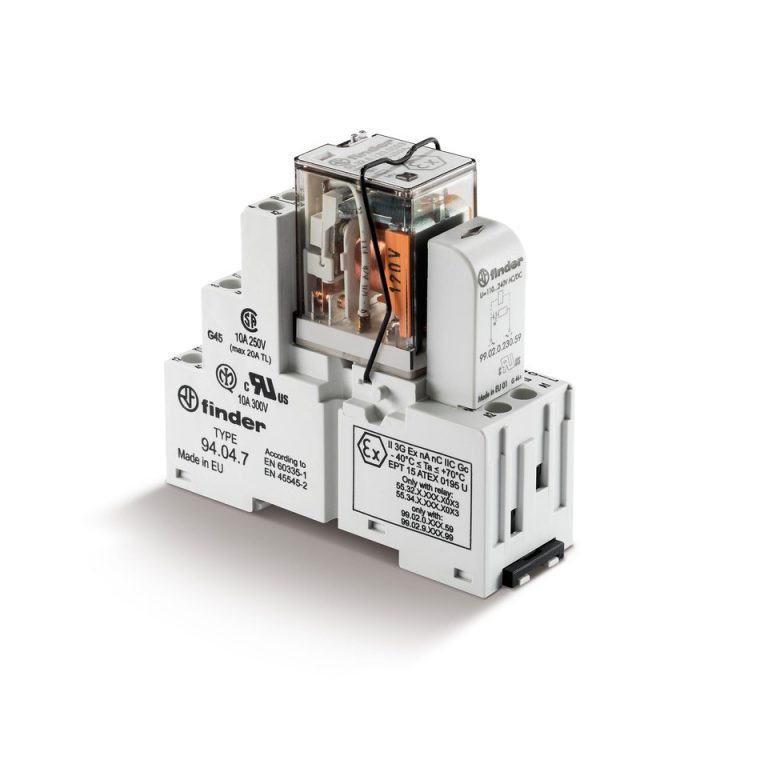

Az 58-as sorozat 2 vagy 4 váltóérintkezős lehet, az érintkezők tartós határárama pedig 6 A vagy 10 A (2. ábra). A bemeneti vezérlőfeszültség lehet DC vagy AC, és 12–230 V tartományban választható. A csatolóreléket gyakran alkalmazzák be- vagy kimenetek galvanikus elválasztására is.

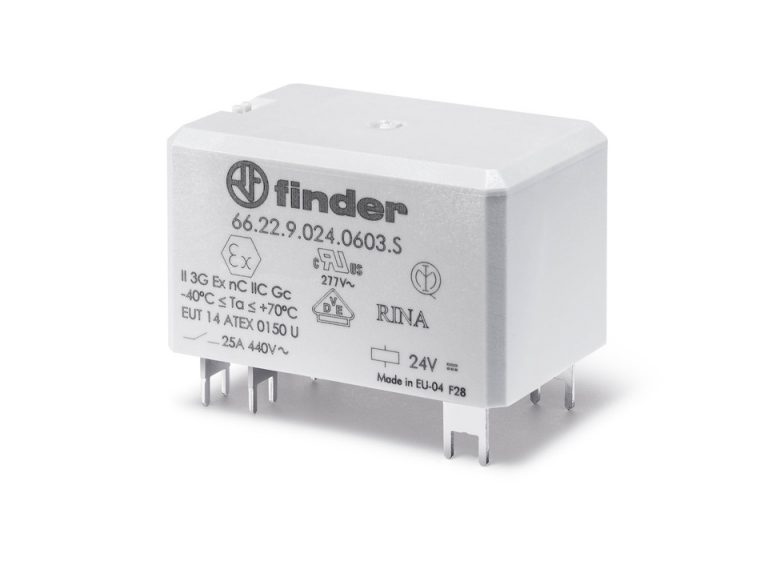

A 66-os sorozatú teljesítményrelé két váltó- vagy két záróérintkezővel rendelkező ATEX minősítésű változata garantál-ja a biztonságos kapcsolást 250 V feszültségig (3. ábra). A nyitott érintkezőik távolsága ≥1,5 mm, ami lehetővé teszi napelemes rendszerek invertereiben történő alkalmazásukat a VDE 0126 szerint. A 66-os sorozat teljesítményreléi NYÁK-ba szerelhető vagy szerelőlapra rögzíthető kivitelben állnak rendelkezésre.
A bemeneti kör – sorozattól függően – 6 V DC és 240 V AC között választható különböző feszültséggel vezérelhető. A relék típustól függően csavaros vagy push in csatlakozású foglalatba dugaszolhatók vagy közvetlen Faston 250-es sarus csatlakozással rendelkeznek.
A 39-es, 58-as és 66-os sorozat ATEX minősítésű reléi számos alkalmazást tesznek lehetővé robbanásveszélyes környezetben. Alkalmazási területeik a különböző vegyi és petrokémiai üzemek, földgázüzemek, finomítók, festőműhelyek és még sok-sok egyéb üzem.
