Série 68 : les relais de puissance pour la mobilité électrique

Alors que la transition énergétique s’accélère et que la mobilité électrique s’impose dans les usages quotidiens, la demande en composants fiables, compacts et adaptés aux charges élevées ne cesse de croître. Pour répondre à ces besoins, Finder a développé sa Série 68 avec des relais de puissance dédiés aux bornes de recharge de véhicules électriques et à l’électronique de puissance. Conçus pour les cartes électroniques, les relais de la Série 68 constituent une solution efficace et certifiée pour les infrastructures de recharge jusqu’à 55 kW.

La Série 68 regroupe des relais de puissance destinés au montage sur circuit imprimé, idéaux pour les équipements exigeant une commutation de charges importantes dans un espace réduit. Leur fiabilité, leur faible consommation et leur conception “Made in Italy” en font des composants de choix pour :

• les bornes de recharge pour véhicules électriques (AC et DC),
• les onduleurs photovoltaïques,
• les chargeurs industriels ou les systèmes de stockage d’énergie.

Grâce à leur construction robuste et leur large plage de températures de fonctionnement (jusqu’à 85 °C), ces relais conviennent parfaitement aux environnements contraints et aux exigences normatives du secteur de l’électromobilité.

Le relais de puissance Finder de la série 68 : Type 68.22.9.xxx.4300  est un modèle de choix pour les applications de puissance élevée liées à la production et la distribution de l’énergie. Il offre :

• 2 contacts NO de 100 A,
• une tension de commutation de 400/690 V AC,
• une capacité de charge AC1 de 40 000 VA.

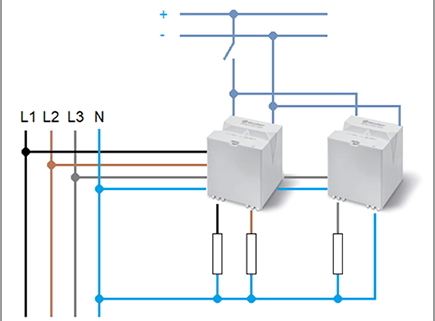

Grâce à cette configuration, il est possible de commuter une charge triphasée + neutre (jusqu’à 100 A) avec seulement deux relais montés en tandem. Ce relais est parfaitement adapté aux bornes de recharge jusqu’à 55 kW.

Pour les applications de bornes de recharge de véhicules électriques (recharge AC) jusqu’à 22 kW, Finder présente les types 68.54 et 68.55, deux relais qui intègrent les dernières exigences de sécurité et de performance, notamment la conformité à la norme CEI 62955, requise par de nombreux fabricants de bornes de recharge.

Caractéristiques principales :

• Courant nominal : 32 A
• Courant thermique : jusqu’à 40 A,
• Consommation minimale de la bobine : 700 mW,
• Isolement renforcé entre bobine et contacts,
• Matériaux sans cadmium,
• Conformité EN 60335‑1 (GWIT 775 °C / GWFI 850 °C).

En complément, une version 4 NO + 1 NC (contact miroir) est proposée pour des applications où un retour de position mécanique des contacts est requis, avec conformité à la norme EN 60947‑4‑1.

Les nouveaux relais 68.54 / 68.55 viennent enrichir une gamme déjà constituée de références :

• Type 68.22.9.xxx.4300 avec 2 contacts NO 100 A,
• Type 68.23.9.xxx.4300 avec 2 contacts NO 100 A + 1 NC 3 A,
• Type 68.24.9.xxx.4300 avec 4 contacts NO 40 A,
• Type 68.25.9.xxx.4300 avec 4 contacts NO 40 A + 1 NC 3 A,

offrant ainsi aux concepteurs de cartes électroniques un éventail de solutions pour la gestion de puissance.

Les configurations multiples permettent :

• de remplacer deux relais distincts par un seul composant,
• de réduire l’espace sur le PCB,
• de limiter la consommation d’énergie globale du système.

Pour plus d’informations, visitez la page dédiée.

Du pilotage d’un simple point de charge domestique à la gestion d’une borne publique haute puissance, les relais Finder Série 68 répondent aux nouvelles contraintes du secteur énergétique :

• Flexibilité de conception,
• Compatibilité avec les normes européennes,
• Fiabilité mécanique et électrique,
• Performance énergétique,
• Compacité pour une intégration facilitée.

Ces relais incarnent l’engagement de Finder à concevoir des composants durables, adaptés aux enjeux modernes et conformes aux normes des infrastructures énergétique.
