Soluciones Finder para el control de nivel de líquidos

Los Dispositivos de la Serie 72 de FINDER fueron desarrollados para el control de nivel de líquidos. Comprende relés de control de nivel con función vaciado/llenado los cuales fueron concebidos para la gestión de líquidos conductivos.

GAMA DE PRODUCTOS
LOCATION
Finder Latam

Los Dispositivos de la Serie 72 de FINDER fueron desarrollados para el control de nivel de líquidos. Comprende relés de control de nivel con función vaciado/llenado los cuales fueron concebidos para la gestión de líquidos conductivos.

Comprende también productos con certificaciones especificas para  la industria alimenticia elaborados con materiales especiales.

Industrias y sectores de aplicación

Agricultura:

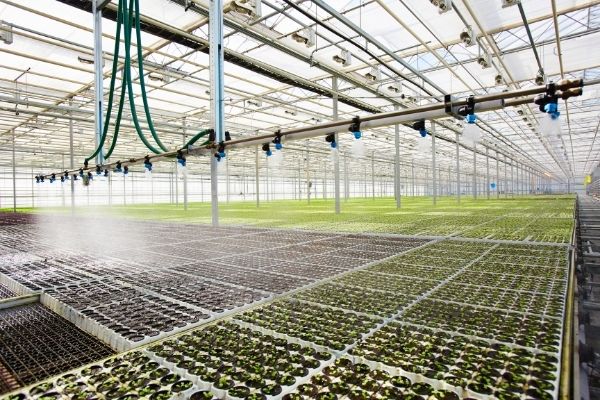

Control del nivel en canales e instalaciones de riego. Control de nivel en tanques de agua, presas hídricas o pozos subterráneos. Control de nivel  en tanques de residuos o instalaciones de mezcla.

Sector residencial y terciario:

Control del nivel de piscinas, fuentes, acuarios, tanques de reservas de agua potable y control de inundaciones.

Sector alimentario:

Control del agua de condensación en mostradores de frio.

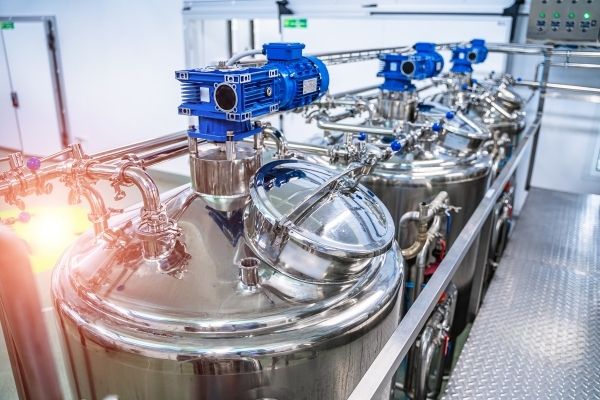

Control del nivel de líquidos alimentarios comunes (agua potable, cerveza, vino, café, jugos de fruta, lácteos)

Tratamiento y distribución de aguas

  • Control de nivel con bombas.
  • Control de llenado y vaciado de tanques.
  • Control de llenado y vaciado de aguas depuradas en las ciudades y aguas residuales industriales. Control del suministro de agua caliente por energía solar.

GAMA DE DISPOSITIVOS PARA EL CONTROL DE NIVEL DE LÍQUIDOS SERIE 72

REGULADORES DE NIVEL POR SONDA PARA LA REGULACIÓN DEL NIVEL DE FLUIDOS CONDUCTIVOS (72.01, 72.11)

La principal aplicación de los modelos 72.01 y 72.11 es el control de niveles de líquidos conductivos (a través de una gama completa de accesorios).

• Funciones de vaciado o llenado
• Control de nivel mínimo y máximo
• Indicador LED, estado del contacto
• 1 contacto conmutado 16 A – 250 V AC
• Montaje en carril de 35 mm (EN 60715)

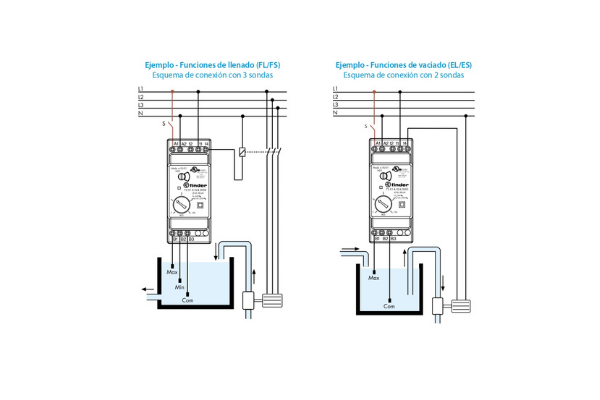

Ejemplo - Funciones de llenado y Vaciado

RELÉS PARA LA ALTERNANCIA DE CARGAS (72.42)

El modelo 72.42 permite una correcta alternancia de las cargas eléctricas para aplicaciones con bombas, compresores, unidades de aire acondicionado y refrigeración.

Tipo 72.42

ACCESORIOS Y SONDAS PARA EL CONTROL DE NIVEL DE LIQUIDOS CONDUCTIVOS

Una amplia gama de sondas permite adecuar los relés de control de nivel Tipo 72.01/11 a muchas necesidades de aplicación.

Normalmente se utilizan 2 sondas para el control de un único nivel o 3 sondas para el control de los niveles “Mínimo” y “Máximo.”

Es posible usar directamente el tanque como referencia de nivel si el mismo está fabricado de un material conductivo. Si se precisa controlar dos diferentes niveles en el mismo tanque, se deberán conectar 2 relés.

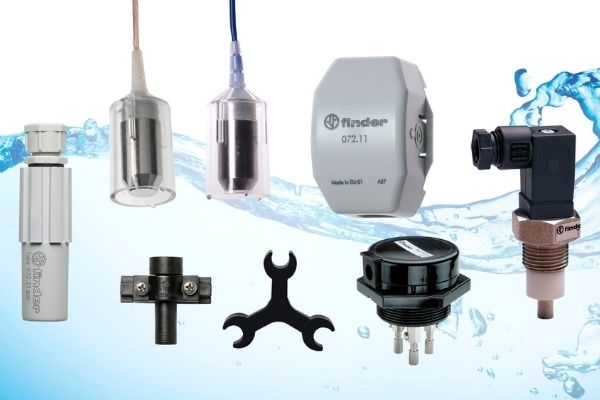

Sondas y accesorios Serie 72

¿Cómo funciona la Boya de Nivel?

Instalado dentro de tanques y contenedores, es un instrumento utilizado para el control y la indicación de nivel en líquidos. Funciona como un interruptor  permitiendo o no el paso de corriente eléctrica a través de sus contactos, de acuerdo con la variación del nivel de líquido.

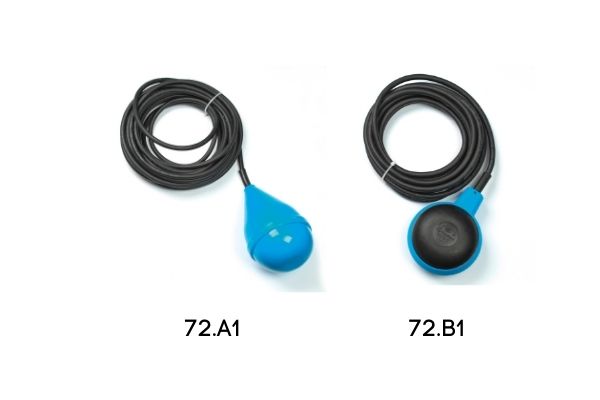

REGULADORES DE NIVEL POR FLOTADOR

Los modelos 72.A1 son aptos para el control de niveles en instalaciones hidráulicas, desagües, líquidos alimenticios y aguas potables.

Los modelos 72.B1 están pensados para el empleo en instalaciones de aguas negras con restos y aglomerados en suspensión, aguas industriales e instalaciones de bombeo.

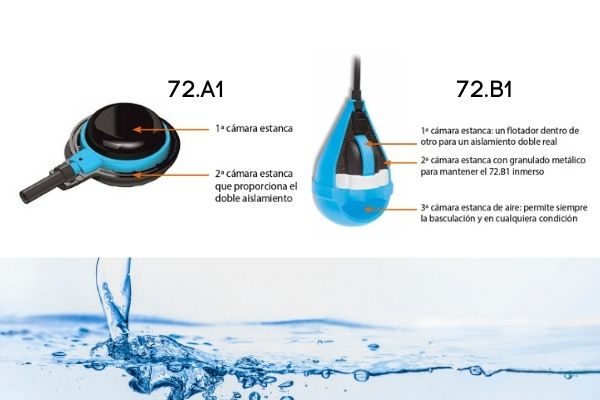

Diferenciales de los Reguladores por Flotador Tipo 72.A1 y Tipo 71.B1

A continuación podemos visualizar como se componen por dentro los Reguladores de nivel, el Tipo 72.A1  posee una doble cámara estanca,  apto para automatización de bombas, instalaciones hidráulicas profesionales y aguas de desagües. Dotado de contrapeso (230 gr) con prensaestopas.

Por otra parte el regulador de nivel Tipo 72.B1 posee tres cámaras estancas, y es apto para el control de aguas negras con residuos en suspensión, aguas industriales e instalaciones de bombeo.

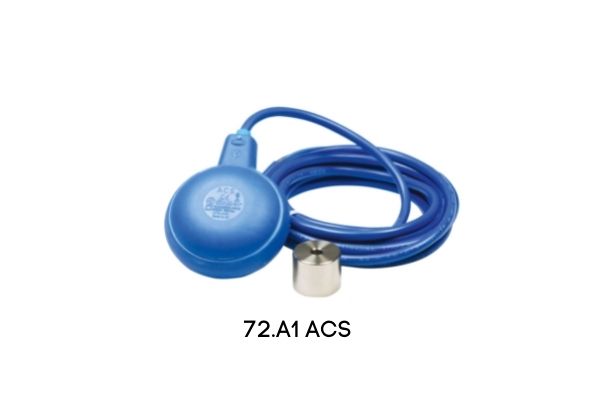

Regulador de nivel por flotador para líquidos alimenticios

El flotador de nivel de doble cámara estanca tipo 72.A1 ACS para aguas potables y para líquidos alimentarios. El mismo suministrado con contrapeso de acero inoxidable AISI 316.

De acuerdo a la certificación ACS la boya de nivel para líquidos alimenticios es elaborado con materiales atóxicos apropiados para el uso en:

Acueductos – fuentes de agua potable – bebidas y productos alimenticios – acuarios – viveros ícticos – piscinas.

Tipo 72.A1 ACS

Nuevo Regulador de nivel de líquidos por flotador para espacios reducidos 72.C1

El nuevo Regulador de nivel de líquidos Tipo 72.C1 es adecuado para las situaciones en las que la falta de espacio impide el uso de un interruptor de flotador normal.

Aplicaciones como:  Bombas de inmersión – Tanques de bombeo – Sistemas de elevación – Pozos de agua limpia o residual – Aguas limpias, turbias, industriales y químicas.
