MasterINTERFACE Serie 39: más innovación

Novo serie 39

Serie 39 MasterINTERFACE

Una línea de interfaces con diversas combinaciones disponibles entre bases y accesorios. La Serie 39 MasterINTERFACE permite la optimización del tiempo de montaje, componentes y espacio en el interior de los paneles eléctricos. Conozca las novedades:



Novo serie 39 02

MasterPLUS Multitensión

Con tensión de entrada de 24 a 240 V AC/DC, la Interface MasterPLUS Multifunción permite, con un único producto, la gestión de una serie de aplicaciones para las que antes se necesitaba de productos con tensiones específicas. Este modelo, además, viene en versiones con relés eletromecánicos, EMR (6 A – 250 V AC), o de estado sólido, SSR (hasta 2 A – 24 V DC o 240 V AC), según la aplicación.

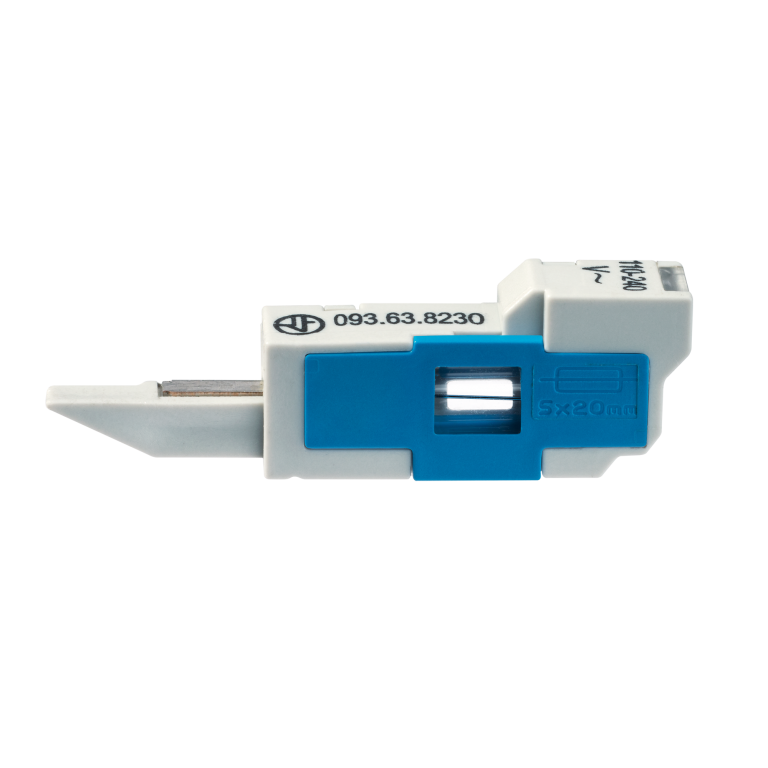

Módulo portafusible con indicación del estado del fusible por LED
Novo serie 39 03

Una innovación Finder en la línea de interfaces de de 6.2mm de ancho, el módulo portafusible sustituible, que ofrece protección extra para el circuito de salida contra eventuales sobretensioneso cortucircuitos accidentales. La nueva versión posee señalización del estado del fusible con LED. Disponible en dos versiones:

Tipo 093.63 0024 para tensiones de 12 a 24 V DC/DC
Tipo 093.63 8230 para tensiones de 110 a 240 V AC

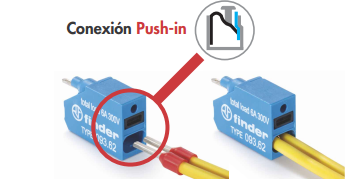

Módulo duplicador de cables

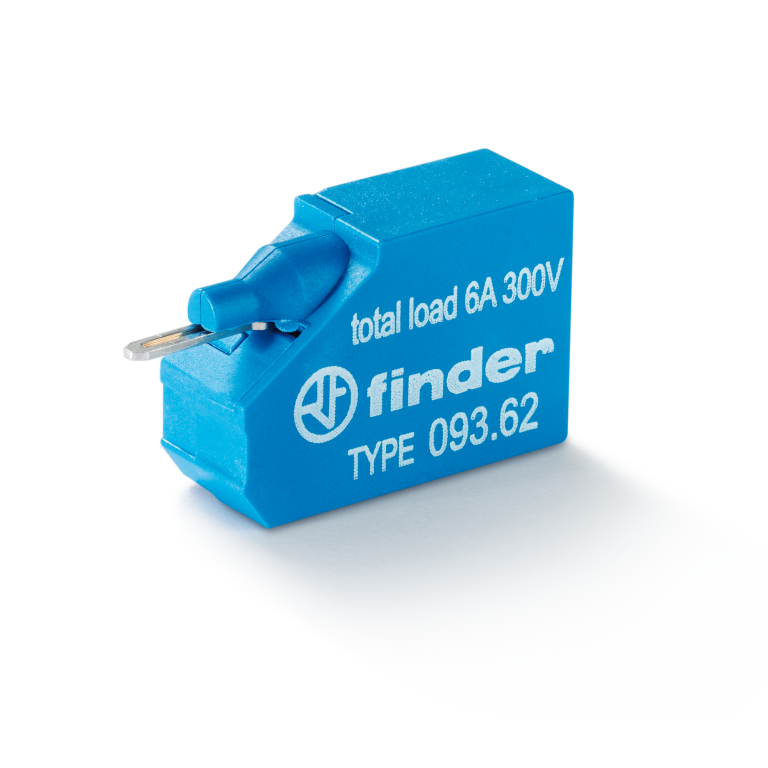

Novo serie 39 04 Como acccsorio, el módulo duplicador de cables Tipo 093.62 permite una rápida conexión con cable rígido o flexible con terminal tubular, a través de una inserción simple, Push-in. Apto para todas las bases Serie 39 con conexión Push-in con carga máxima aplicable 6 A a 300 V AC. Posee un orificio para verificar el funcionamiento con un multímetro.



Conexión push-in

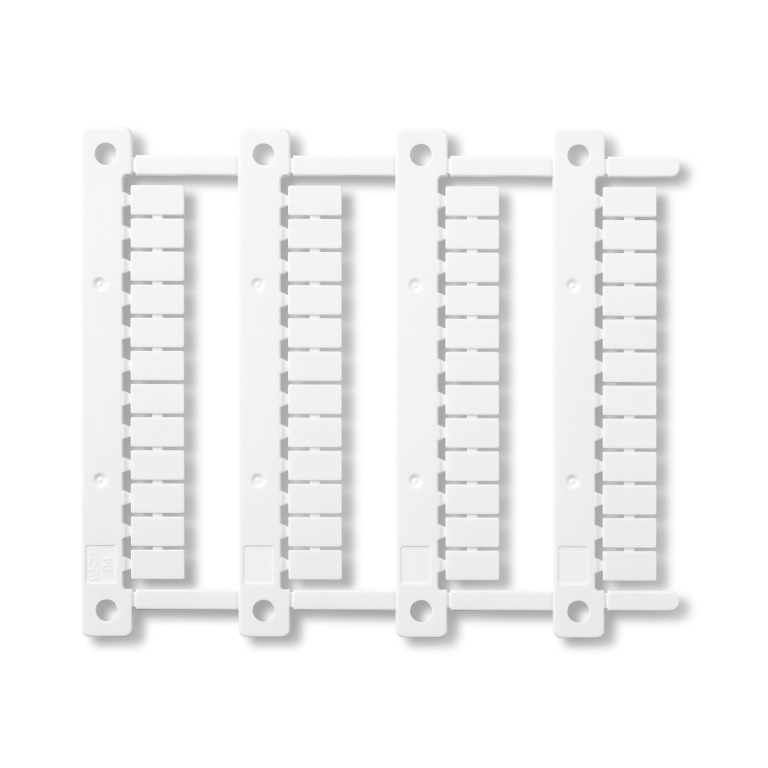

Etiquetas de identificación Tipo 060.48

Nuevas etiquetas de identificación Tipo 060.48 para impresora de transferencia térmica, además del Tipo 060.72, para impresoras plotter.



Otros modelos que componen la Serie 39 MasterINTERFACE

  • Tipo MasterBASIC: uso en todo tipo de aplicación y sistema, se puede utilizar para aplicacinones donde es necesaria la interface de entrada entre contactos auxiliares, sensores, etc.
  • Tipo MasterPLUS: mantiene las características de la MasterBASIC y permite una protección adicional para el circuito de salida, gracias al módulo porttafusible sustituible, con o sin LED de señalización.
  • Tipo MasterINPUT: solución completa de interfaceamiento para dispositivos de entrada con facilidad y rapidez en la distribución de la tensión a través del punto de conexión para puentes de conexión Bus-Bar (BB)
  • Tipo MasterOUTPUT: ideal para aplicaciones donde es necesaria una interface entre PLC y dispositivos de salida, como válvulas electromagnéticas, motores, etc.
  • Tipo MasterTIMER: interface modular temporizada multifunción de ancho reducido. Ofrece la posibilidad de seleccionar 4 escalas de tiempo via DIP-switch y 8 funciones. Este modelo también permite una protección adicional para el circuito de salida, gracias al módulo portafusible extraible, con o sin LED de señalización.

Para toda la Serie 39 MasterINTERFACE, están disponibles dos versiones de relé: Relé Electromecánico o Relé de Estado Sólido.

Accesorios MasterINTERFACE
Puentes de conexión. Puentes de conexión de 16 polos con posibilidad de múltiple conexión de las interfaces, lado a lado. Disponibles en color azul (093.16), rojo (093.16.1) y negro  (093.16.0).
Separador plástico de doble función.  El separador plástico “Doble propósito” Tipo 093.60 permite separar dos grupos de interfaces manteniendo el aislamiento entre alta y baja tensión con 1.8 mm o 6.2 mm de separación.

Novo serie 39 06 Sistema de conexión MasterADAPTER. El innovador sistema MasterADAPTER Tipo 093.68.14.1 permite la conexión de hasta 8 módulos MasterINTERFACE con alimentación con cable a través de conector FLAT de 14 pins, que deberá ser conectado a la salida del PLC.
